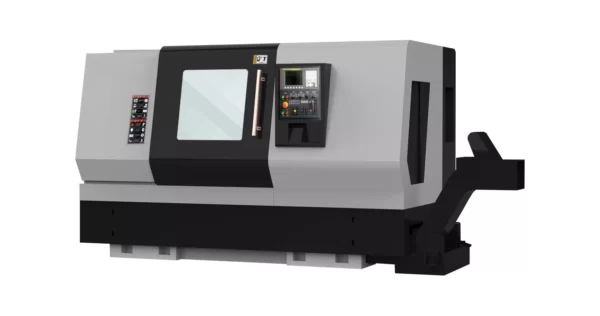

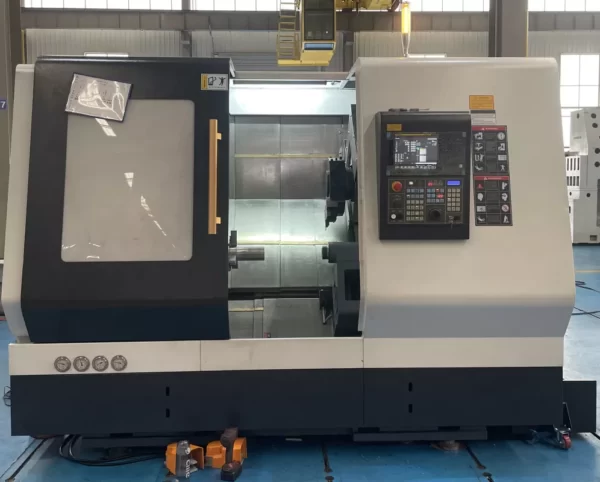

Токарно-фрезерный обрабатывающий центр MF A002

От 65 000 $

срок доставки 4 месяца

Модель серии: ITX-508MY PRO / ITX-508LMY-PRO / ITX-510MY-PRO/ ITX-512MY-PRO
Ø обработки: 450 — 600 мм
РМЦ: 550 — 1500 мм
Мощность: 26 кВт
Вес: 4500 — 7500 кг

Все характеристики

Преимущества

• Система ЧПУ SIEMENS / FANUC
• Цельнолитая наклонная станина 45°
• Мощность главного шпинделя до 26 кВт
• Дополнительное перемещение револьверной головки (ось Y)

Комплектация

Назначение

Токарно-фрезерные обрабатывающие центры с осью Y обеспечивают высокопроизводительную обработку ответственных деталей, для изготовления которых необходим приводной инструмент. На станках осуществляется широкий спектр операций, включая многоосевую обработку. Операции выполняются с высокой точностью, стабильностью получаемых размеров и качеством обработанной поверхности. Токарно-фрезерные центры ITX-MY PRO используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах, а также при изготовлении медицинского инструмента и оборудования.

Область применения

Токарно-фрезерные обрабатывающие центры с осью Y применяются во всех отраслях машиностроительной индустрии, в том числе в авиационно-космической, автомобильной и нефтегазовой промышленности для обработки закаленных, труднообрабатываемых, высоколегированных, жаропрочных сталей и чугуна.

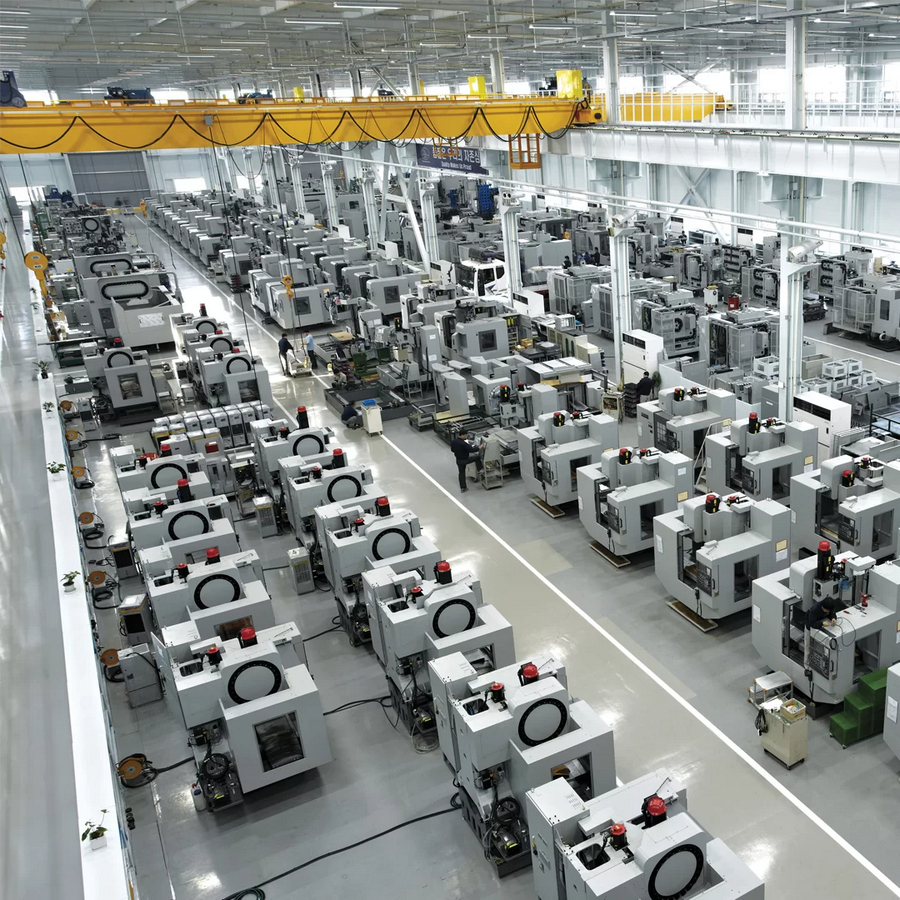

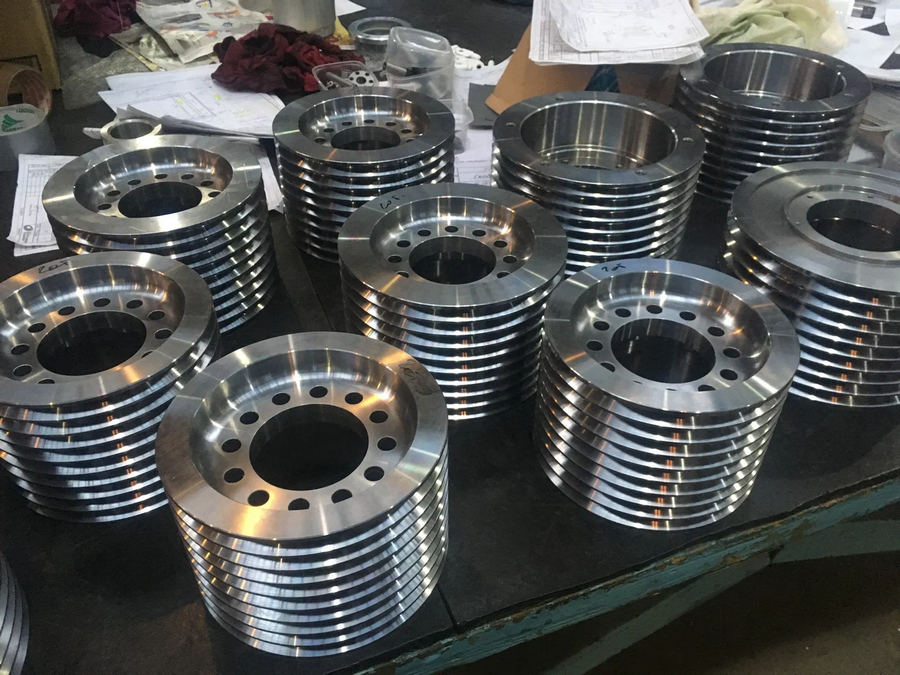

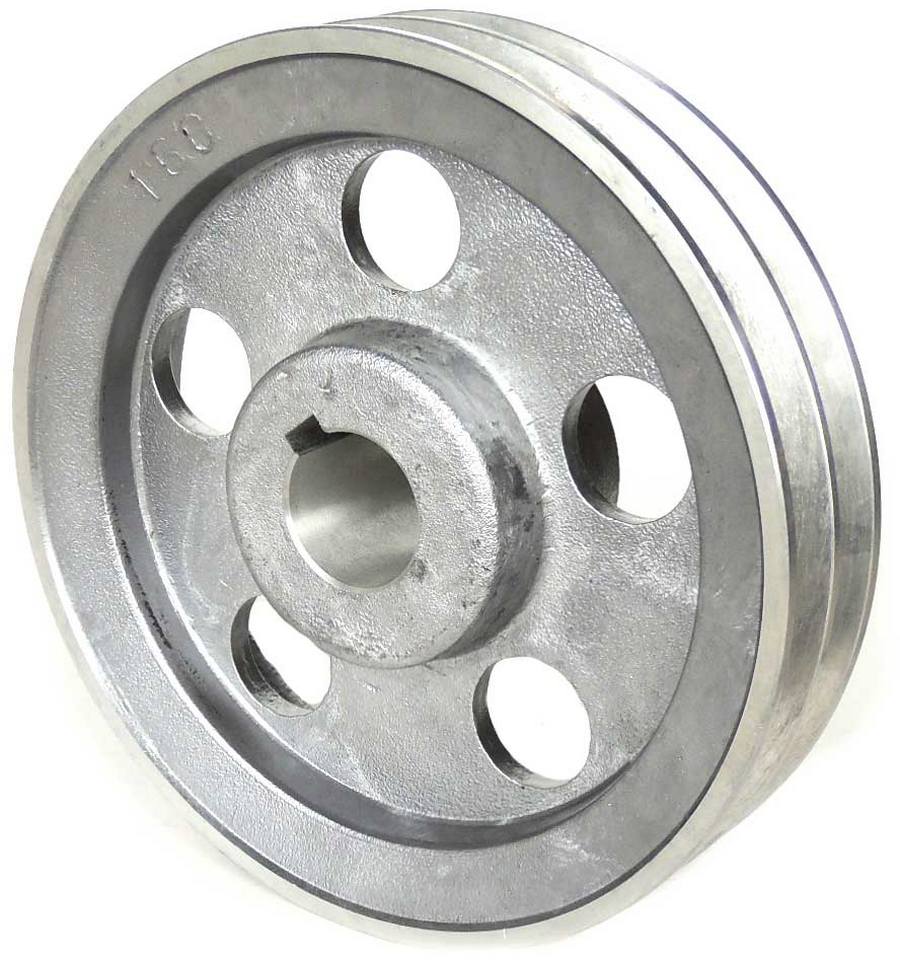

Станкостроение

Аэрокосмическая промышленность

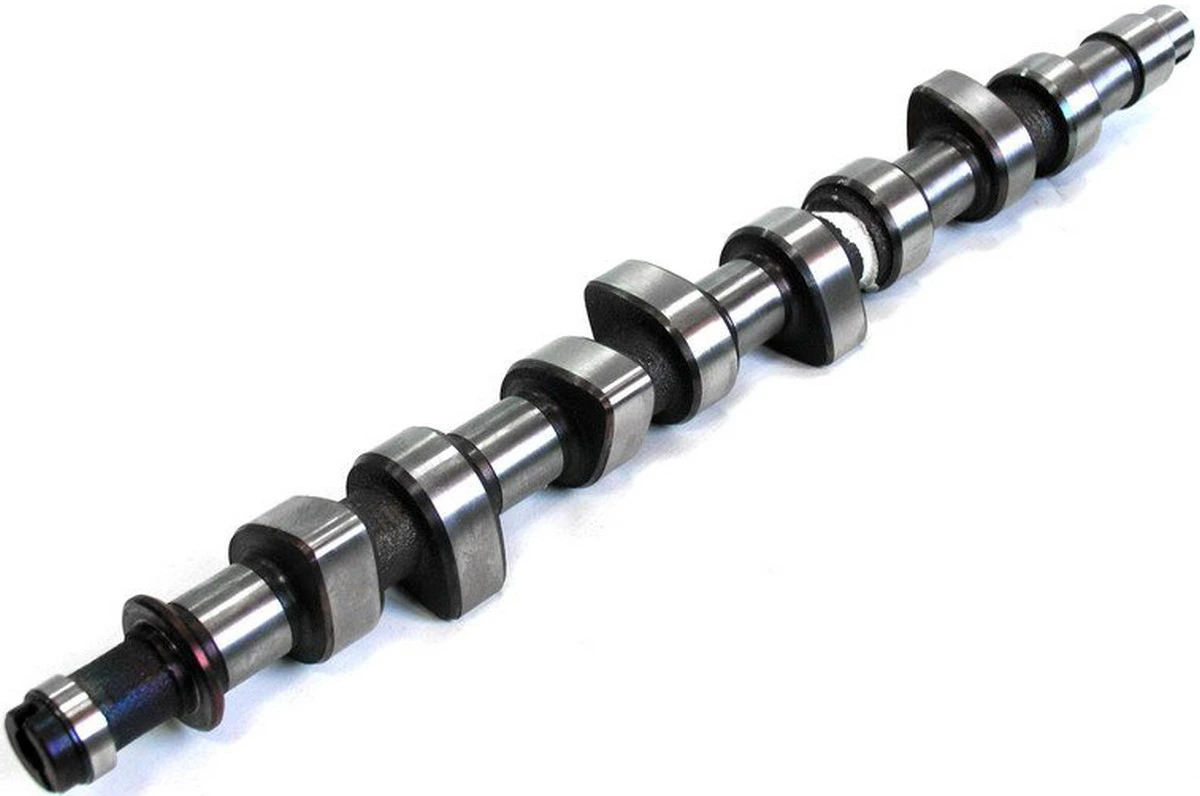

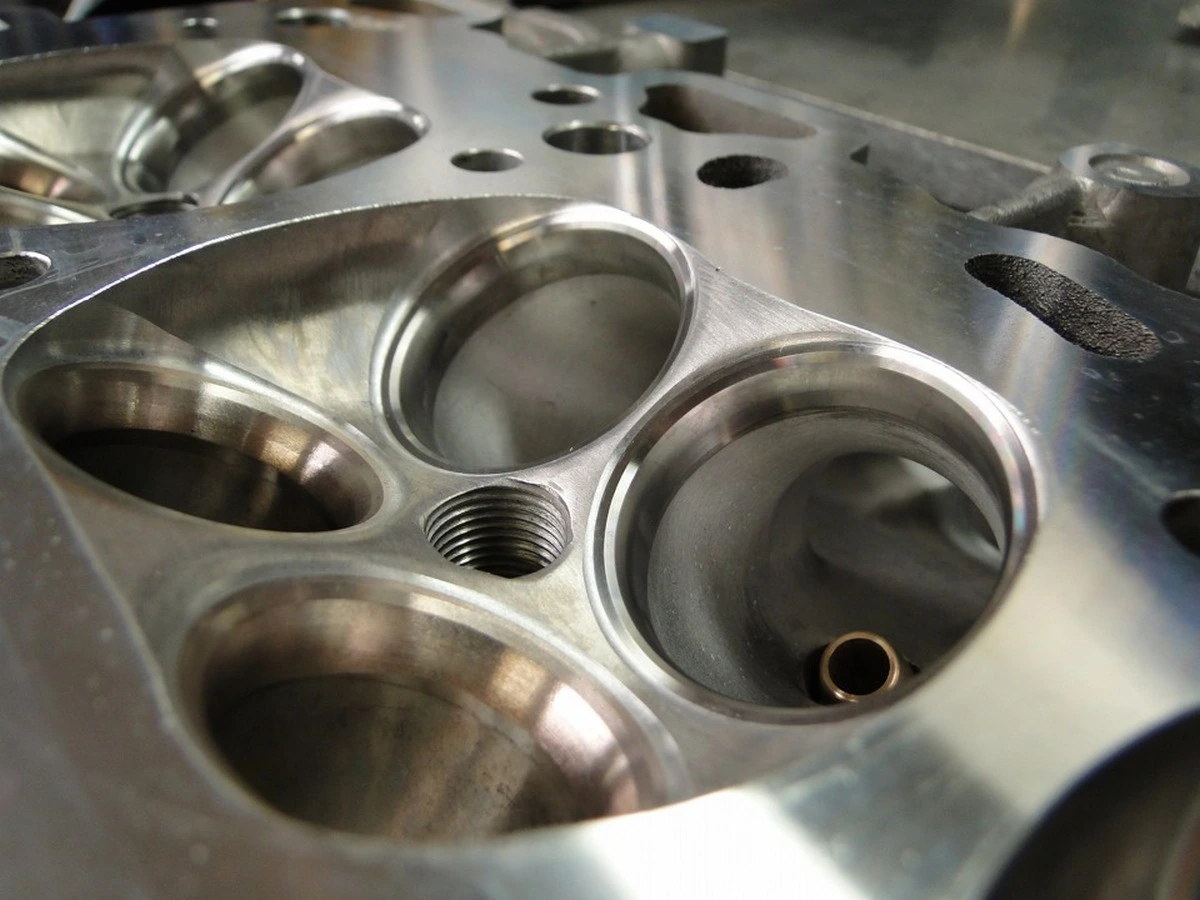

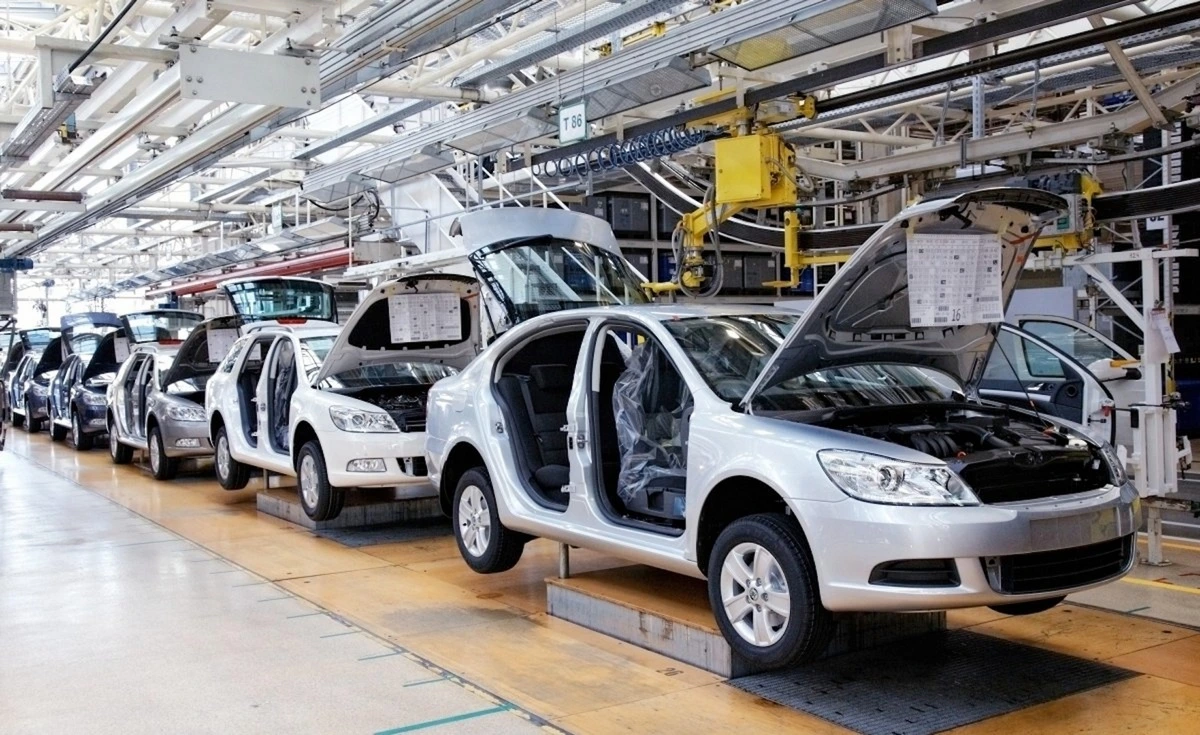

Автомобильная промышленность

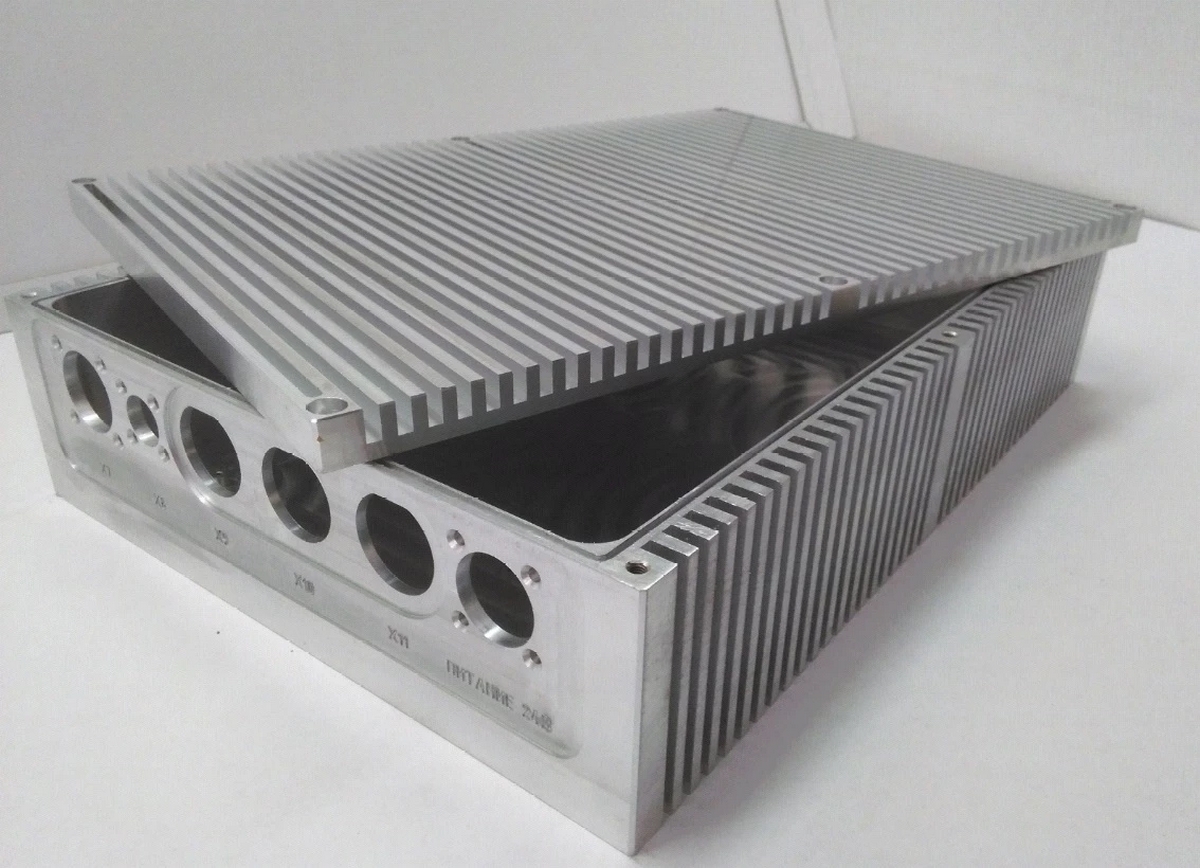

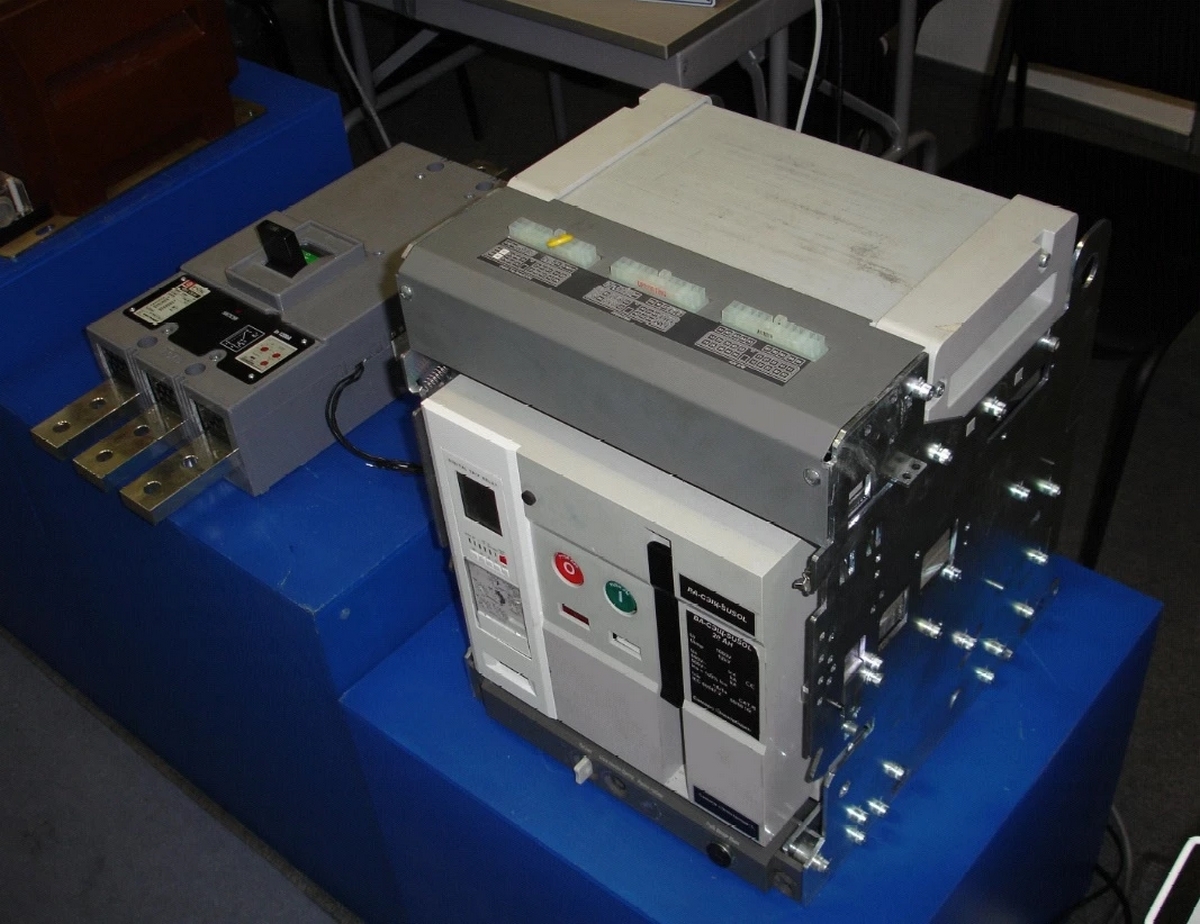

Приборостроение

Параметры обработки

Макс. диаметр вращения, мм	500 / 500 / 630 / 630
Макс. диаметр точения, мм	450 / 450 / 600 / 600
Макс. длина точения, мм	550 / 750 / 1000 / 1500
Макс. диаметр прутка, мм	52 / 52 / 72 (91) / 91 (72)

Перемещения

По оси X, мм	280 / 280 /340 / 340
По оси Z, мм	550 / 750 / 1000 / 1500

Шпиндель

Конус	А2-6 / А2-6 / А2-8 / А2-8
Частота вращения шпинделя, об/мин	50-3000
Диаметр отверстия шпинделя, мм	65 / 65 / 85 (105) / 105 (85)
Размер патрона, дюйм	8 / 8 / 10 (12) / 12 (10)

Задняя бабка

Перемещение задней бабки, мм	450 / 650 / 800 / 1100
Конус пиноли задней бабки	МТ5 / МТ5 / МТ6 / МТ6
Ход пиноли задней бабки, мм	80 / 80 / 100 / 100
Диаметр пиноли задней бабки, мм	72 / 72 / 100 / 100

Револьверная головка

Количество инструментов, шт.

Общие характеристики

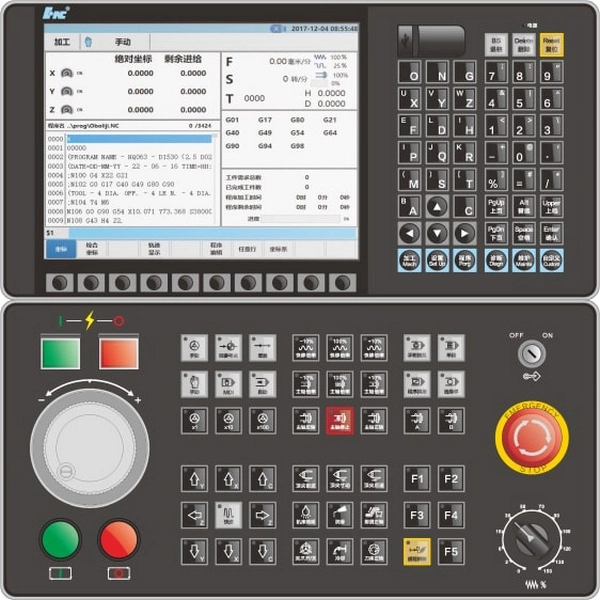

Система ЧПУ	Fanuc / Siemens
Приводной инструмент	есть
Ось Y	есть

Габаритные размеры

Длина, мм	2800 / 2900 / 3300 / 3500
Ширина, мм	1700 / 1700 / 2200 / 2200
Высота, мм	2100 / 2100 / 2400 / 2400
Вес, кг	4500 / 4800 / 6500 / 7500

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

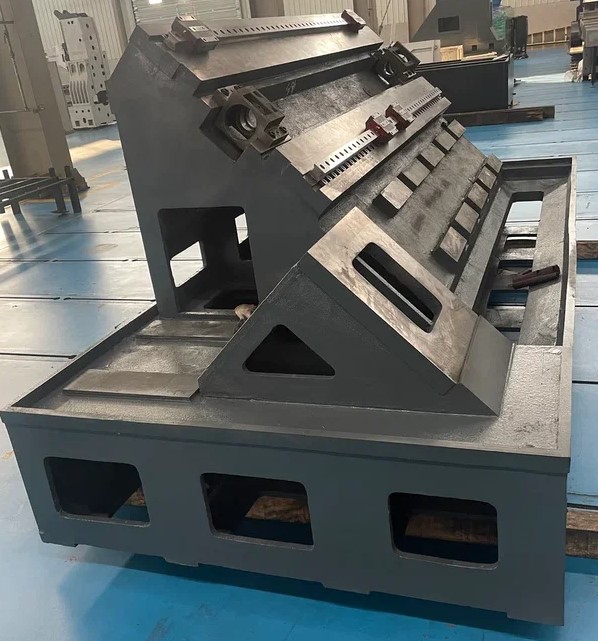

Станина

Цельнолитая наклонная станина собственного производства из чугуна высокого качества марки Meehanite. Наклон станины 45° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания.

Сочетание наклонной станины под углом 45° позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

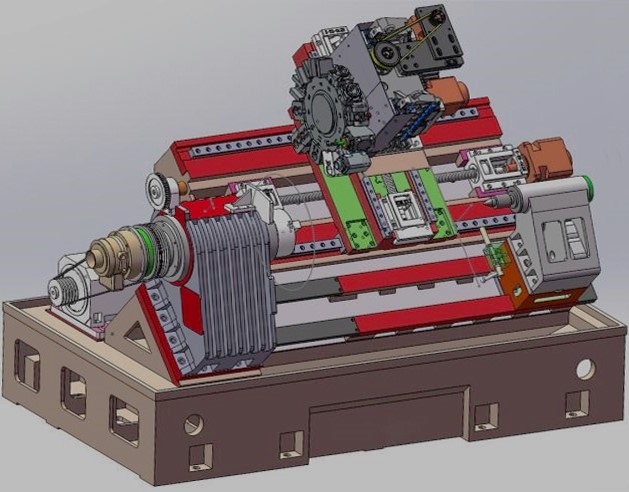

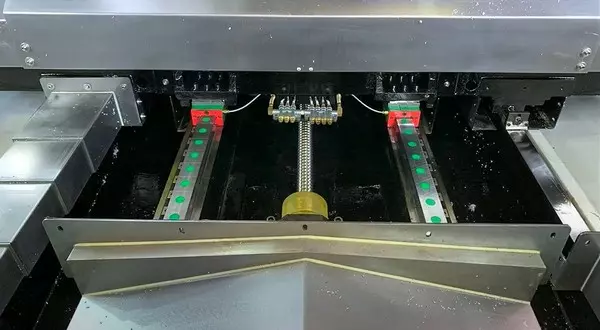

Направляющие задней бабки

В станке по выбору заказчика для задней бабки могут использоваться направляющие 2-х типов: скольжения (заказывается на склад, перемещение от револьвера) или качения (под заказ, с гидроцилиндром).

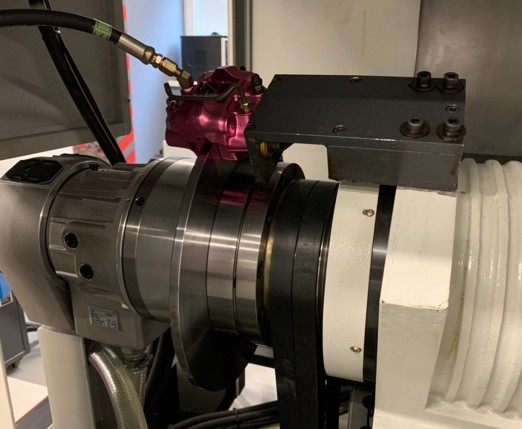

Шпиндель

Используется высокоточный шпиндель производства (Китай). Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали – при обработке фрезерованием. Диаметр патрона 8″ дюймов. Обороты – 3000 об/мин.

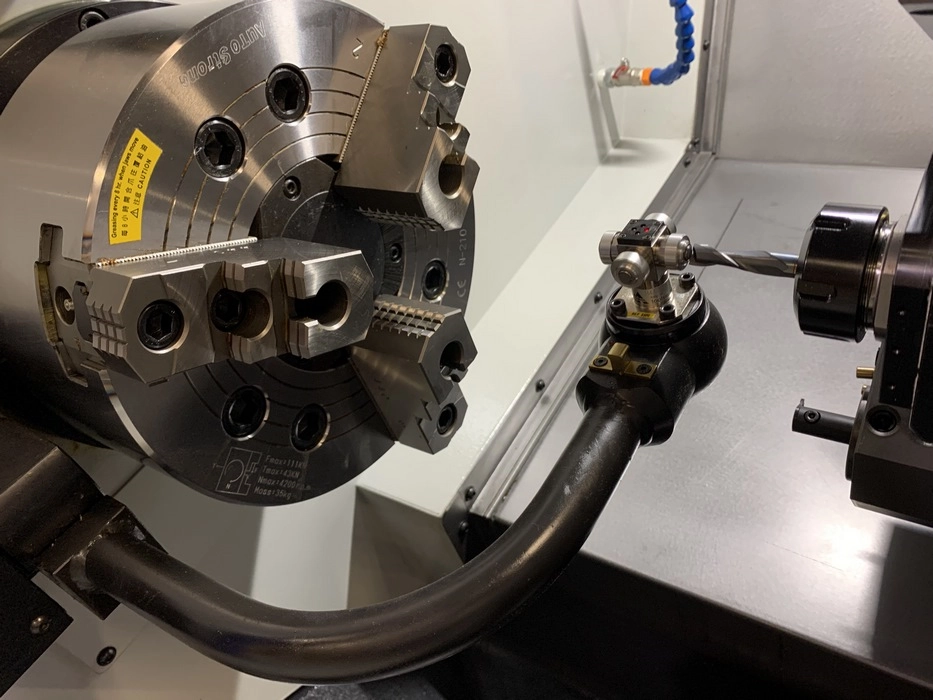

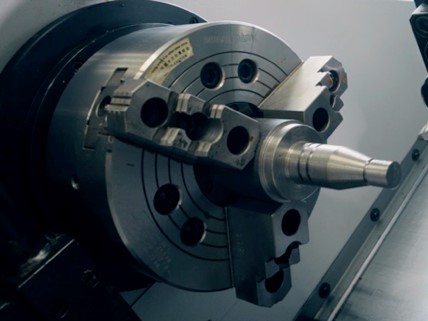

Токарный патрон

В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

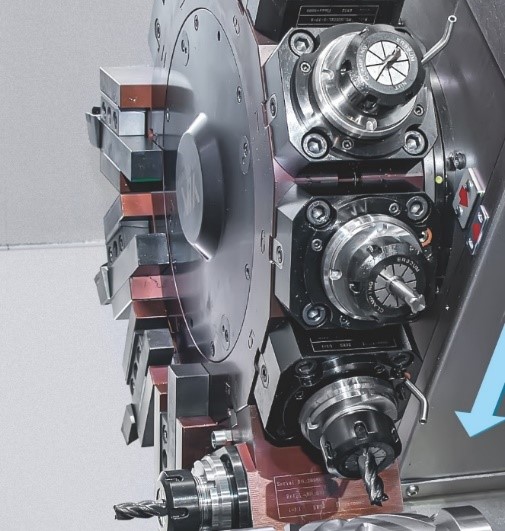

Револьверная головка с приводным инструментом (BMT55/65)

Установлена револьверная голова на 12 позиций с приводным инструментом, тип крепления – BMT. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков. Вращение инструмента осуществляется непосредственно через прямой привод от серводвигателя. За счёт этого достигается максимальные обороты – 3000 об/мин.

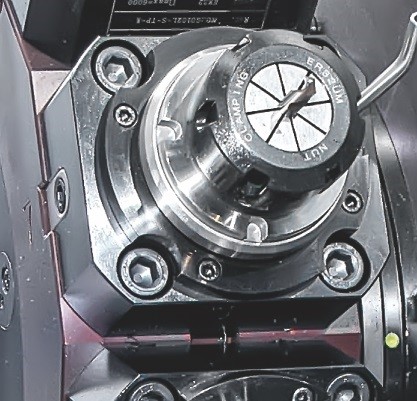

Инструментальные блоки (BMT)

В базовой комплектации поставляются инструментальные блоки:

Приводной (BMT tool holder 0°) – 2 шт. Приводной (BMT tool holder 90°) – 2 шт.

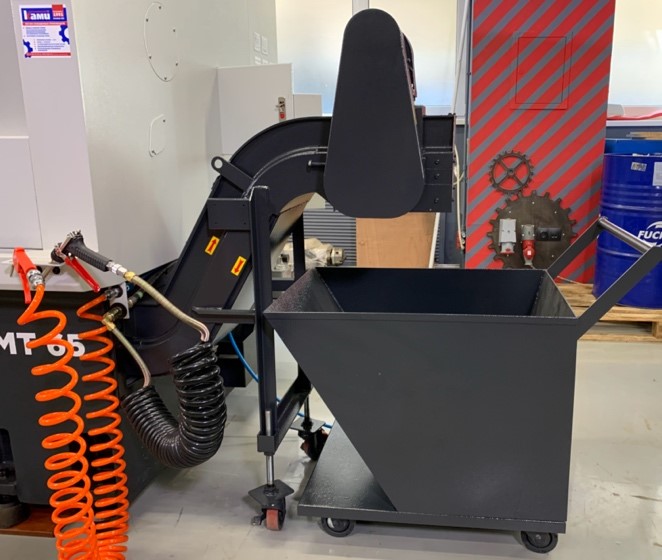

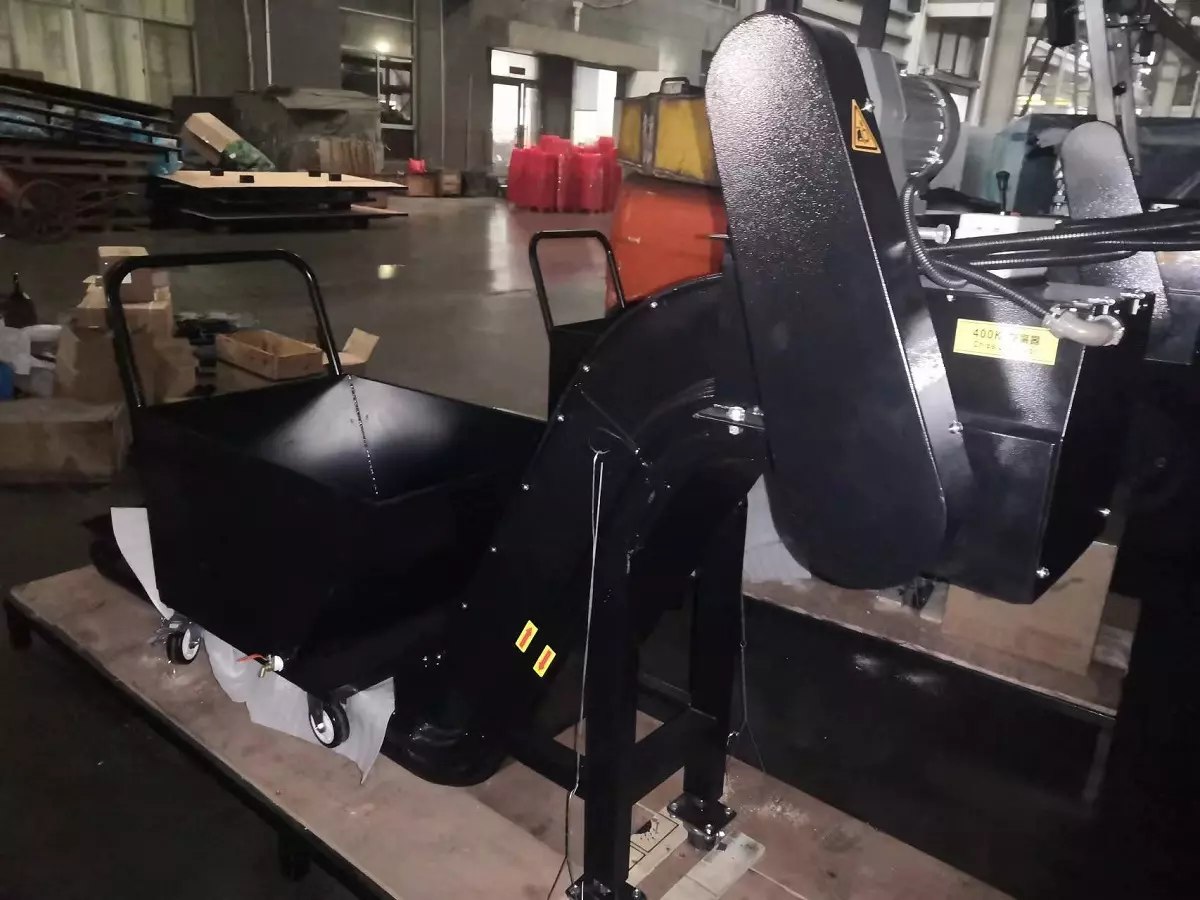

Конвейер для удаления стружки

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

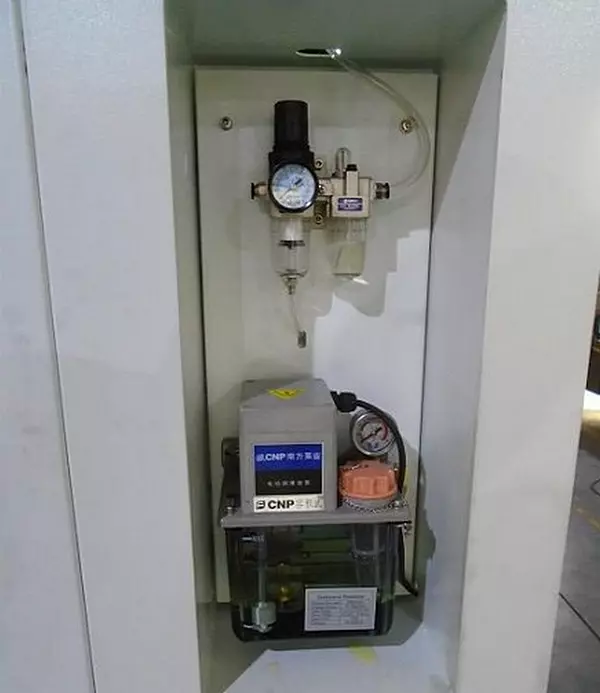

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.

Конвейер удаления стружки

В стандартной комплектации встроен ленточный конвейер производства (Китай) для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Комплектация

Стандартная

Система ЧПУ Siemens 828D / FANUC 0iTF

Гидравлический 3-х кулачковый патрон главного шпинделя

Главный шпиндель – 3000 об/мин

Направляющие качения по осям производства Тайвань

ШВП производства Тайвань

Револьверная головка с приводным креплением инструмента типа BMT – 12 позиций

Блок приводной (BMT tool holder 0°) – 2 шт.

Блок приводной (BMT tool holder 90°) – 2 шт.

Маслоотделитель

Автоматизированная задняя бабка

Гидравлическая пиноль задней бабки

Пистолет воздуха / СОЖ

Комплект твердых кулачков

Комплект мягких кулачков

Трехцветная сигнальная лампа

Рабочее освещение

Полностью закрытая зона обработки

Автоматическая система смазки

Гидравлическая станция

Теплообменник электрошкафа

Система подачи СОЖ

Конвейер для стружки / корзина

Регулировочные болты и опоры

Инструкция по эксплуатации на русском языке
