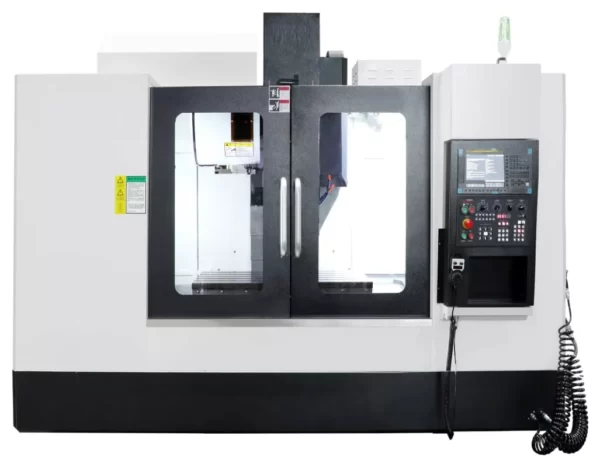

Вертикальные фрезерные обрабатывающие центры MF A003

От 60 000 $

срок доставки 4 месяца

Модель серии: IMV-12.60 PRO / IMV-13.60 PRO
1200 х 600; 1300 х 600 мм
РМЦ: 550 — 1500 мм
Мощность: 11 / 15 кВт
Вес: 6500; 6600 кг

Все характеристики

Преимущества

• Цельнолитая чугунная станина и колонна станка усилены ребрами жесткости
• Мощный высокоскоростной шпиндель 10 000 об/мин, 11 / 15 кВт, OKADA (Тайвань)
• Линейные направляющие качения роликового типа по осям X, Y, Z HIWIN (Тайвань)
• Масляное охлаждение шпинделя

Комплектация

Назначение

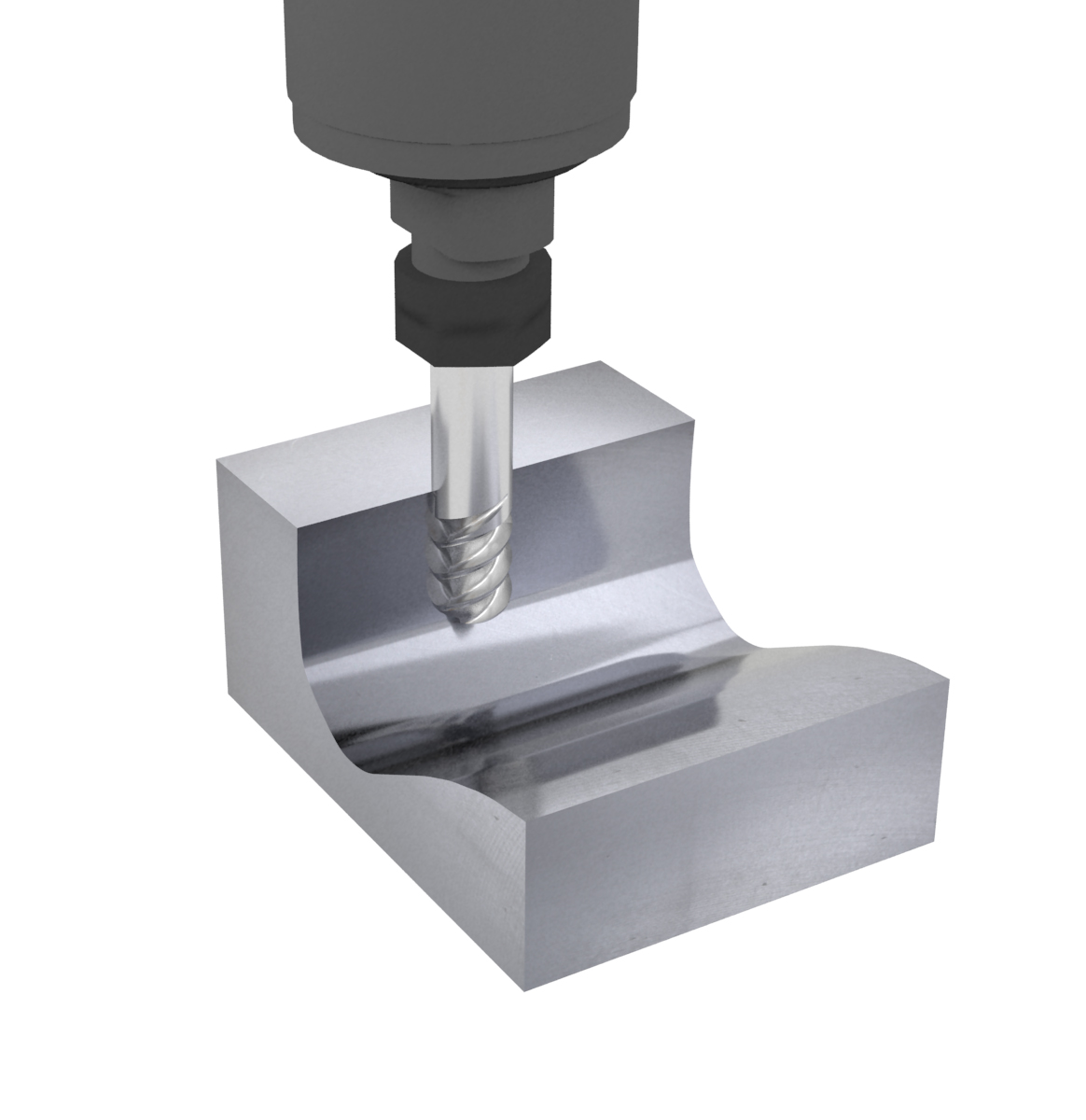

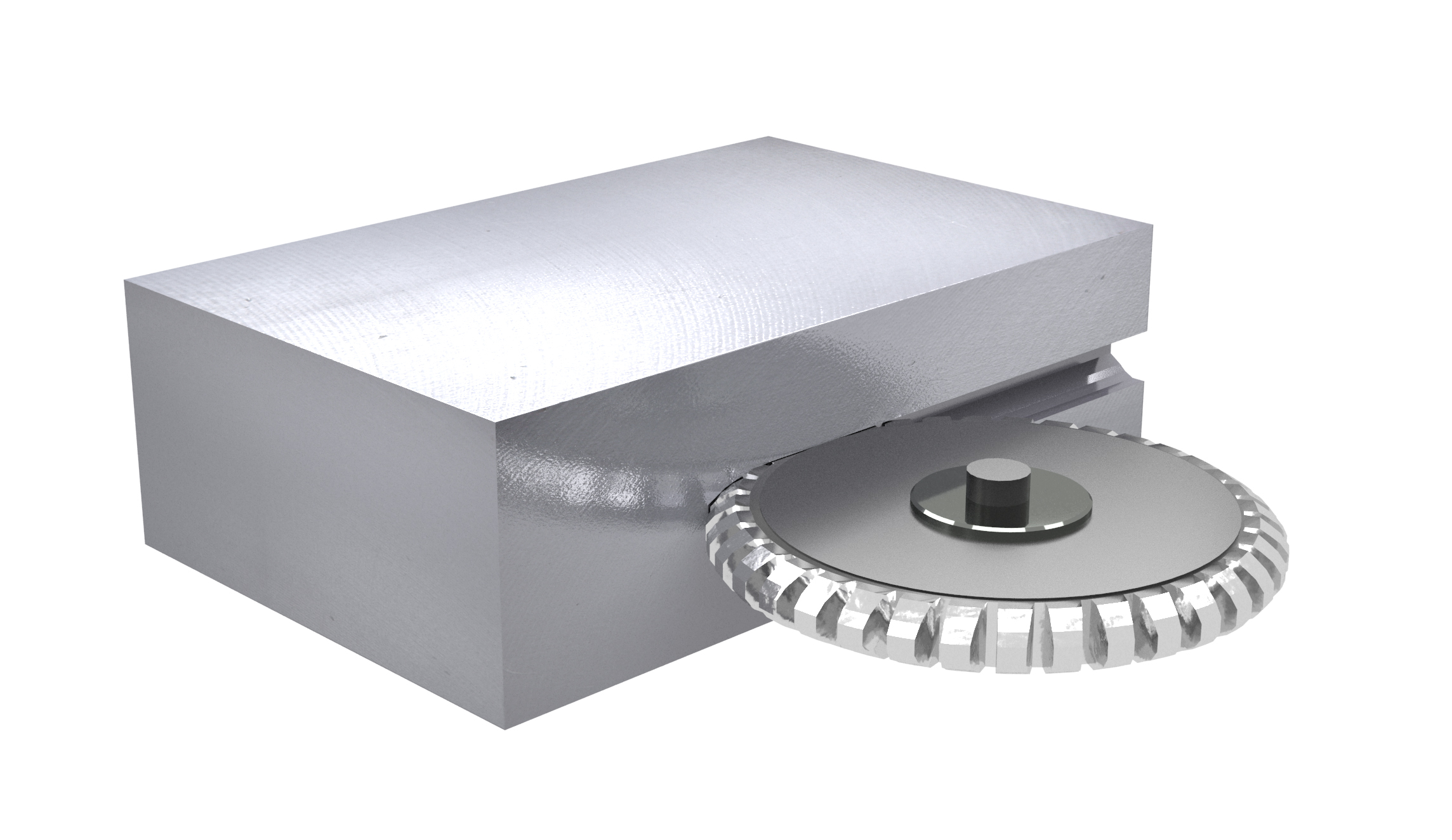

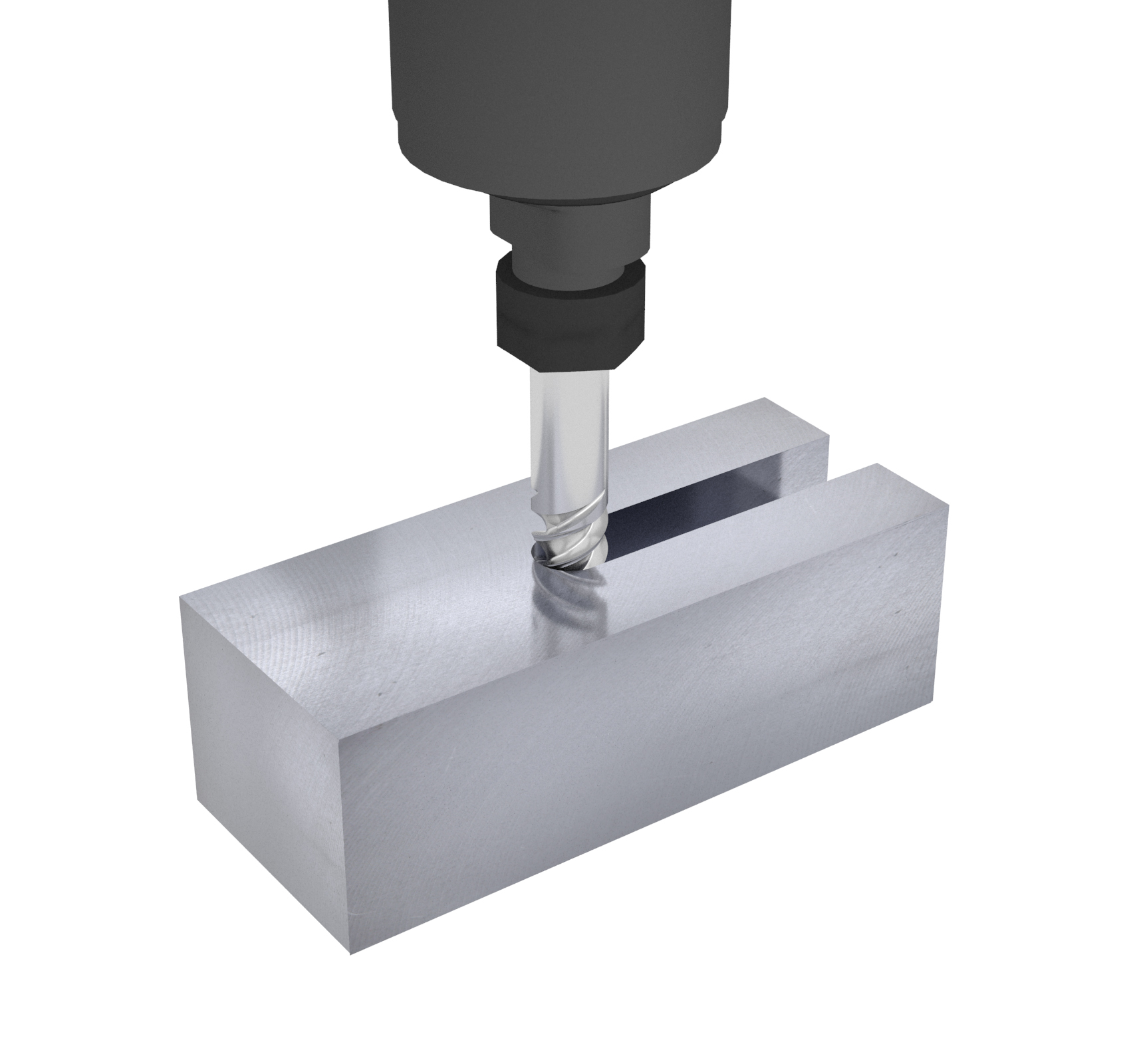

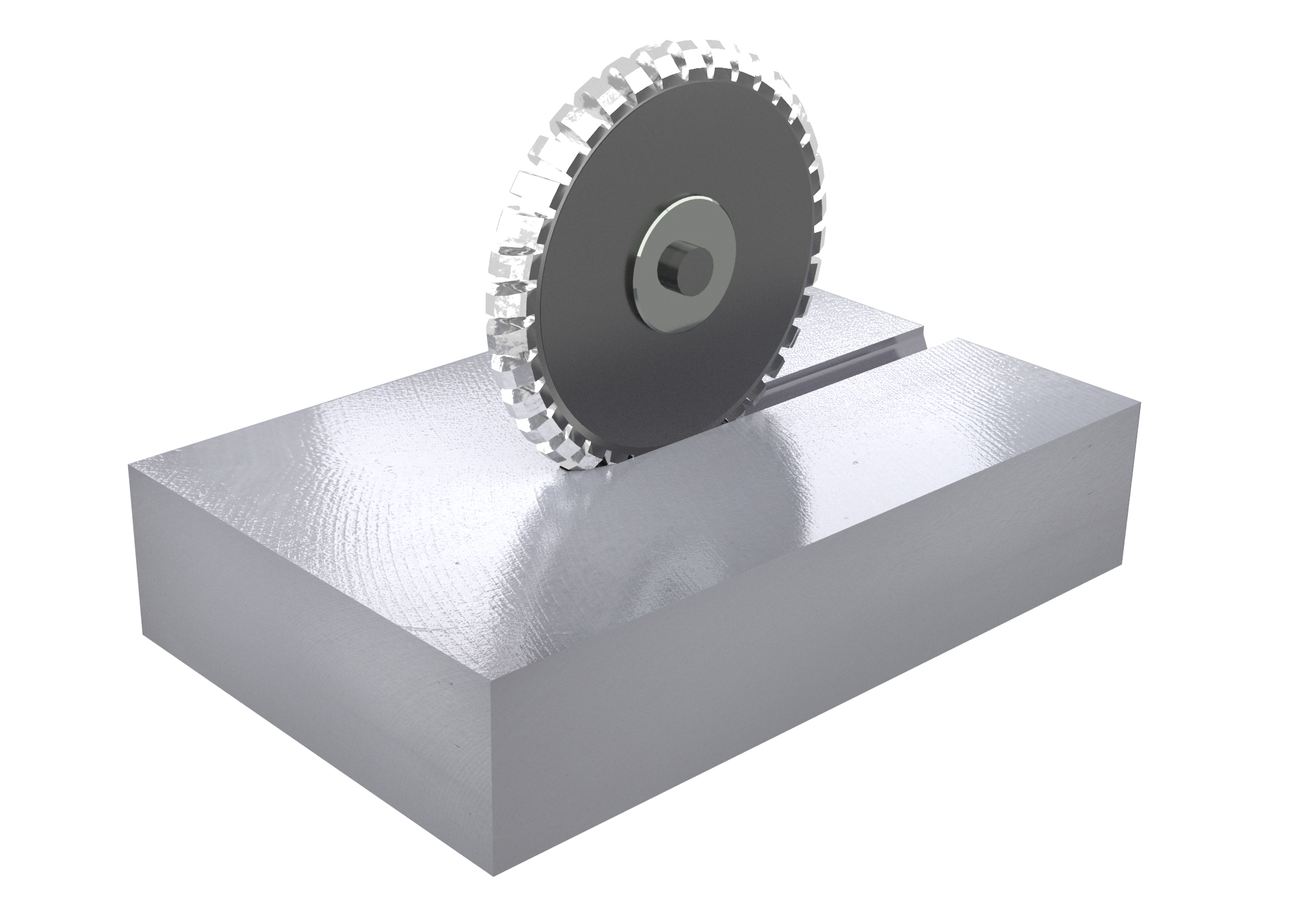

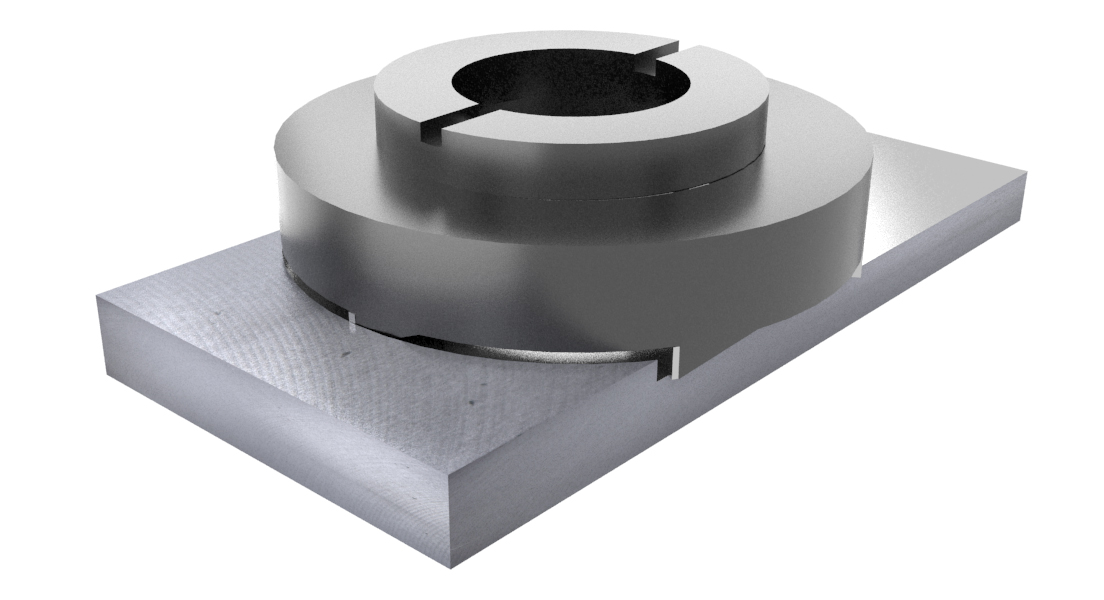

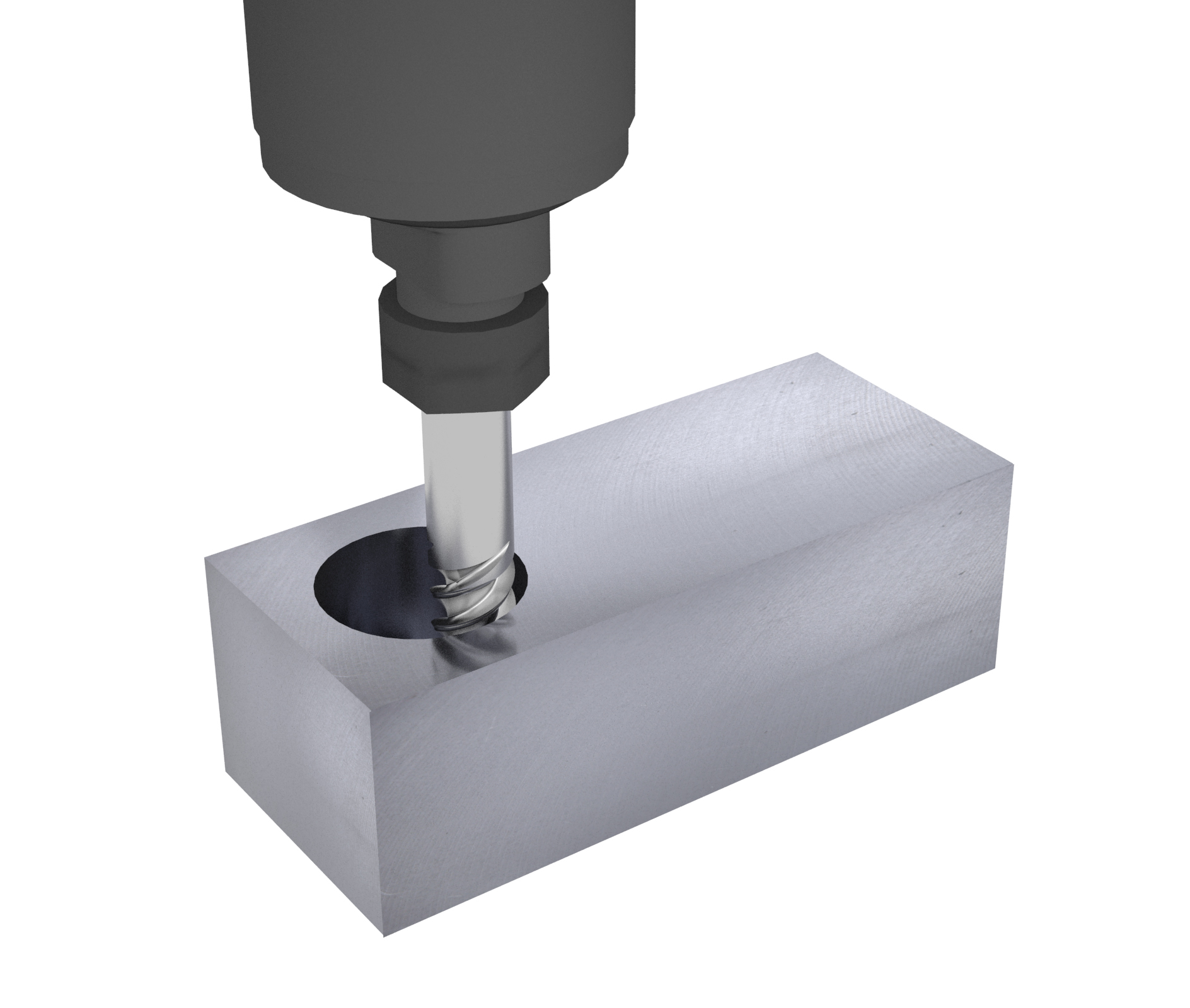

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами — фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции. Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

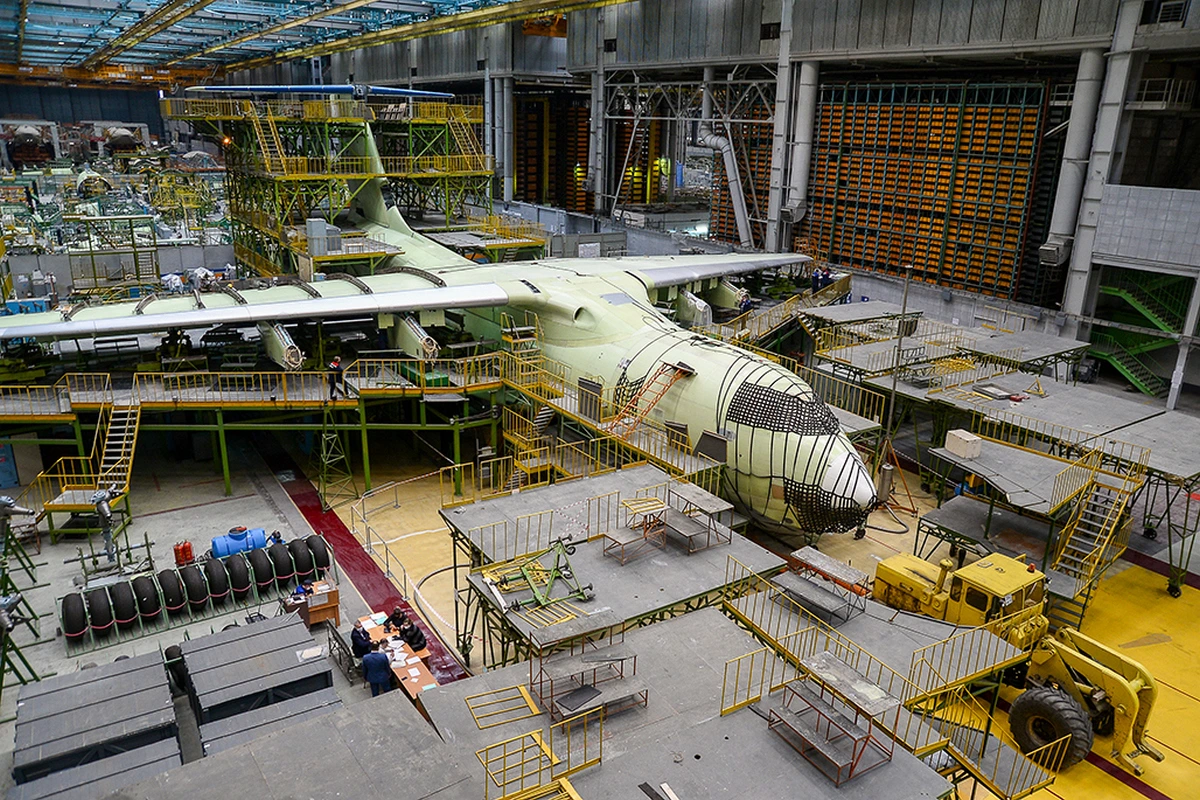

Аэрокосмическая промышленность

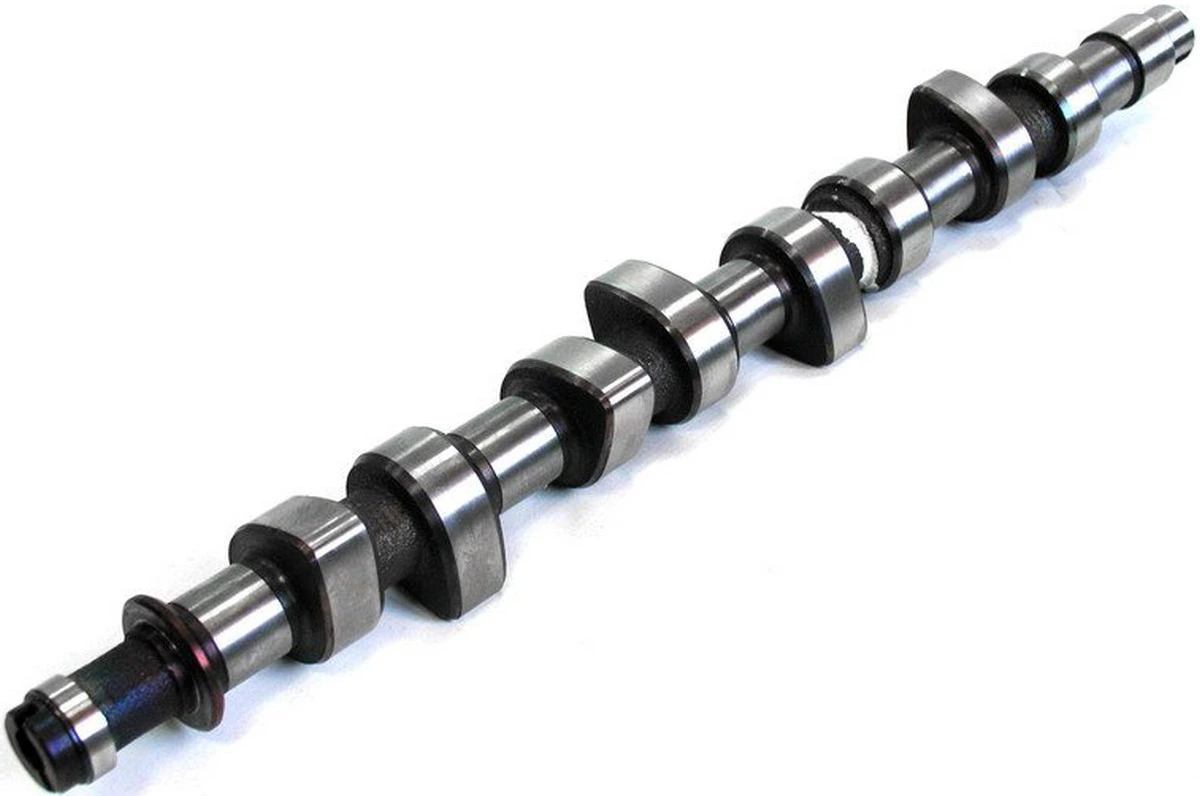

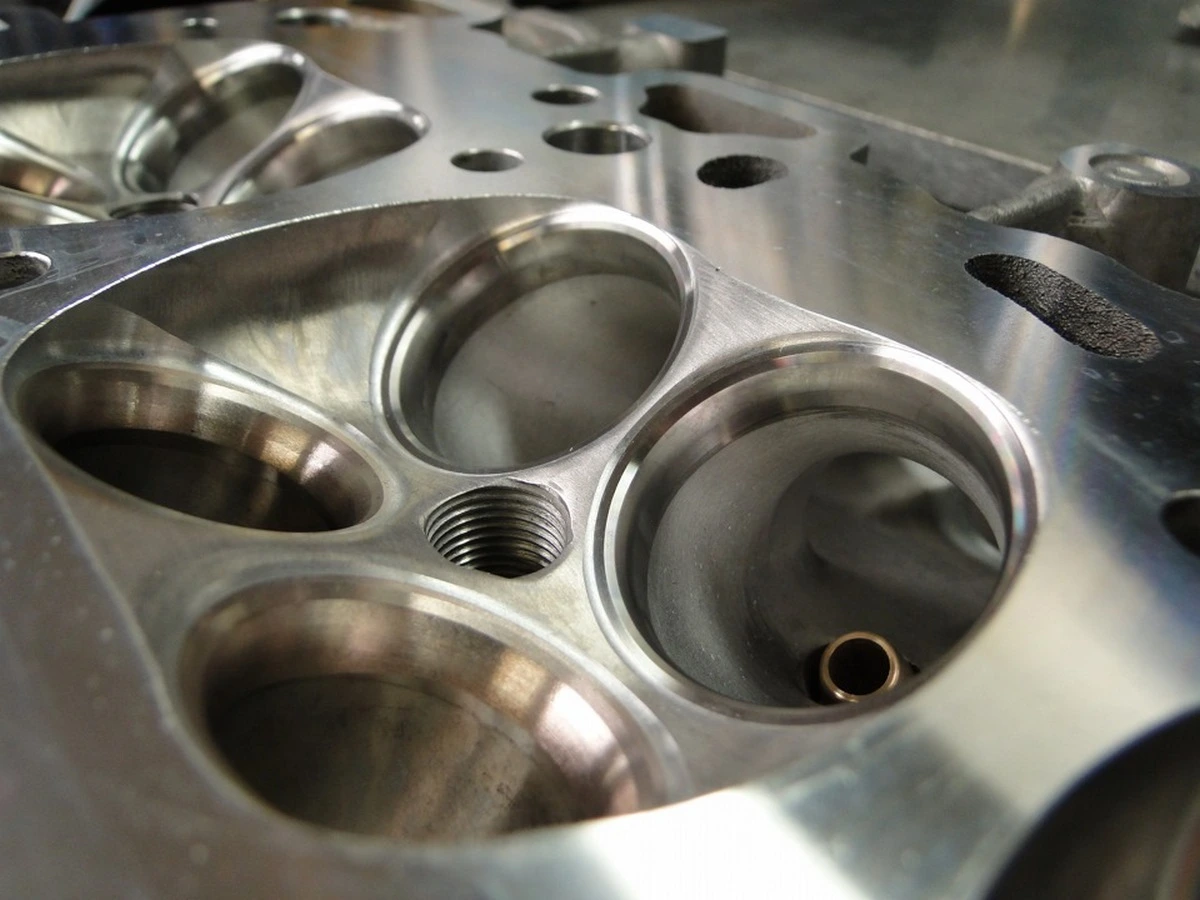

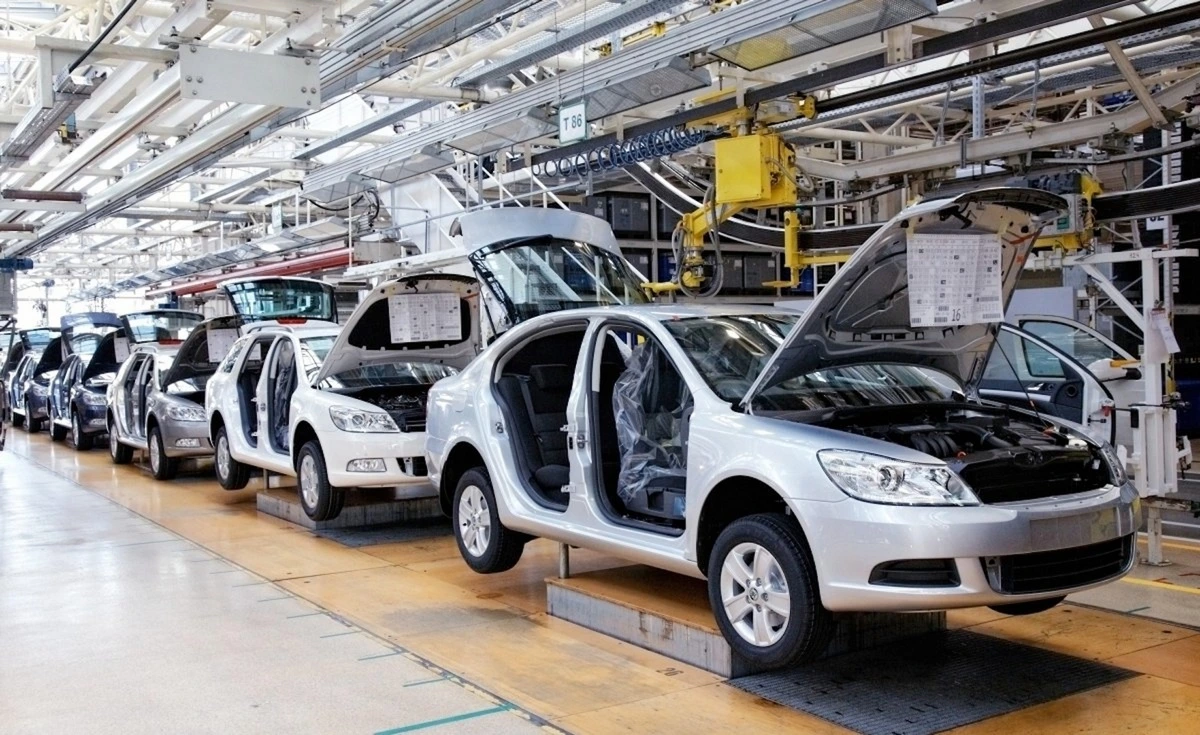

Автомобильная промышленность

Шпиндель

Конус	ВТ40
Частота вращения шпинделя, об/мин	10 000
Установка 4-ой оси	есть
Расстояние от центра шпинделя до колонны, мм	738
Расстояние от торца шпинделя до поверхности рабочего стола, мм	125 — 725
Мощность двигателя шпинделя, кВт	11/15
Крутящий момент, Нм	70/118
Тип привода шпинделя	Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт	3/3/3

Общие характеристики

Система ЧПУ	Fanuc
Модель	Fanuc 0i-MF (5) Plus
Размер стола, мм	1200 x 600 / 1300 x 600
T-образные пазы, мм	100 x 18 x 5
Макс. нагрузка на стол, кг	900 / 1000
Перемещение по оси X, мм	1100 / 1200
Перемещение по оси Y, мм	620
Перемещение по оси Z, мм	600
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	36 / 36 / 10
Емкость магазина инструмента	24
Макс. вес инструмента, кг	8
Макс. длина инструмента, мм	300
Макс. диаметр инструмента (при полной загрузке ячеек), мм	80
Время смены инструмента, с	8
Точность позиционирования по осям X / Y / Z, мм	± 0,005
Повторяемость X / Y / Z, мм	± 0,003
Давление воздуха, Бар	5-6

Габаритные размеры

Длина, мм	2780 / 3250
Ширина, мм	3150
Высота, мм	2865
Вес, кг	6500 / 6600

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

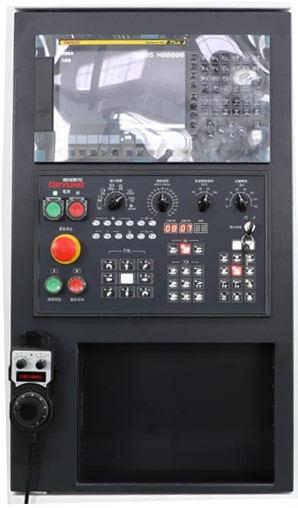

Система ЧПУ ЧПУ FANUC 0i-MF (5) Plus

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC 0i-MF (5) Plus, LCD монитор 10,4 дюймов.
В версии Plus расширен функционал:
Увеличена память с 512 Кб до 2 Мб;
Экран ручной привязки инструмента, для настройки инструмента к детали «вручную», без помощи специальных измерительных щупов;
Порт RS-232
MPG пульт

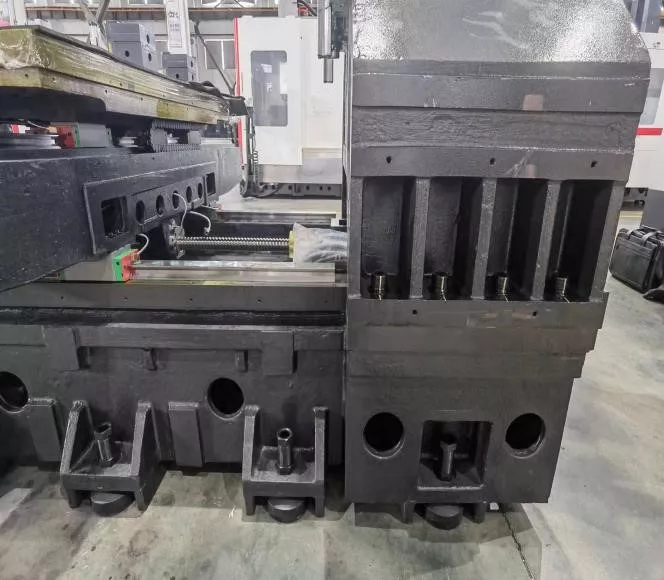

Станина

Вертикальные фрезерные обрабатывающие центры_002

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Цельнолитая станина поглощает все вибрации и позволяет добиваться максимальной производительности. Толстые стенки литья и ребра жесткости предотвращают усилия изгиба и скручивания, которые могут повлиять на точность станка.

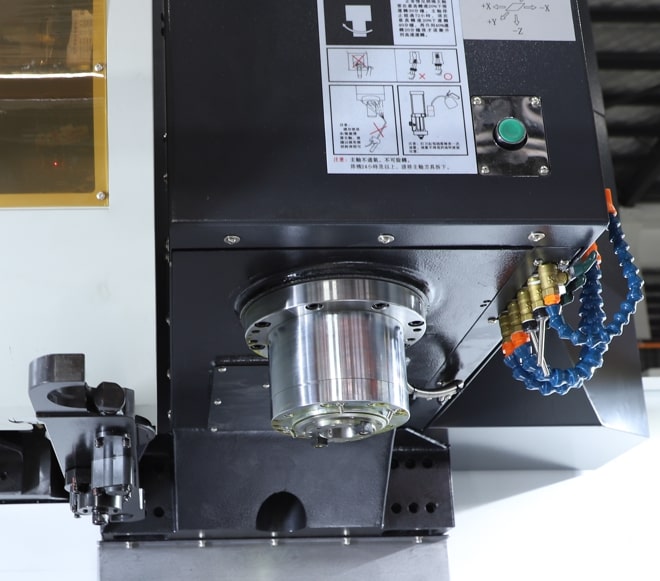

Шпиндель

В базовой комплектации установлен шпиндель OKADA (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков.
В базовой комплектации станки оснащаются высокомощным приводом 11 / 15 кВт.
Шпиндель оснащен функцией подачи СОЖ через инструмент 20 Бар.
Дополнительная подача СОЖ через гибкие шланги.

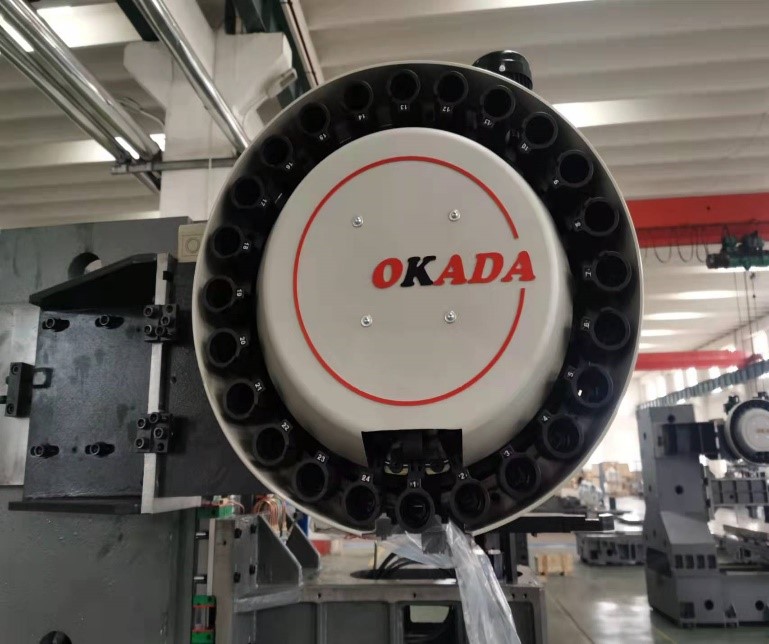

Инструментальный магазин

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции OKADA (Тайвань). Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы.
Система обеспечивает более быструю смену (8 сек.).

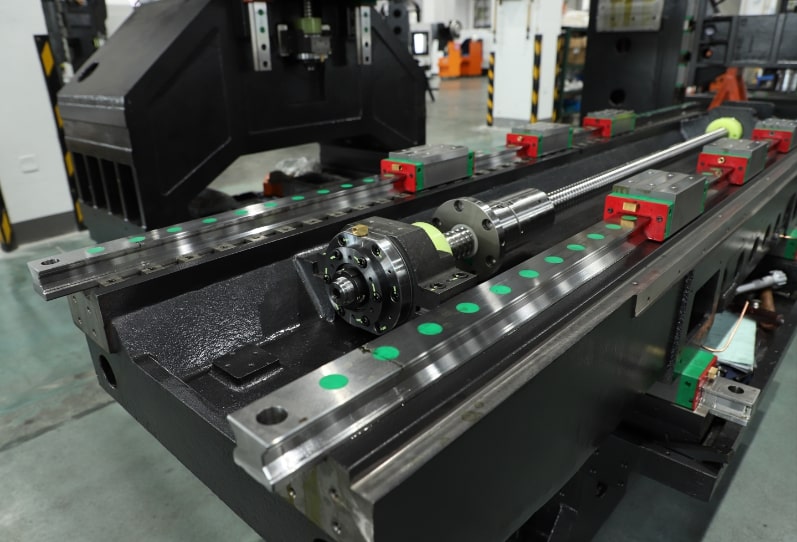

Линейные направляющие HIWIN (Тайвань) / THK (Япония) / PMI (Тайвань)

В несущих блоках (танкетках) четыре рядя роликов размещены под углом 45º, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях. За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

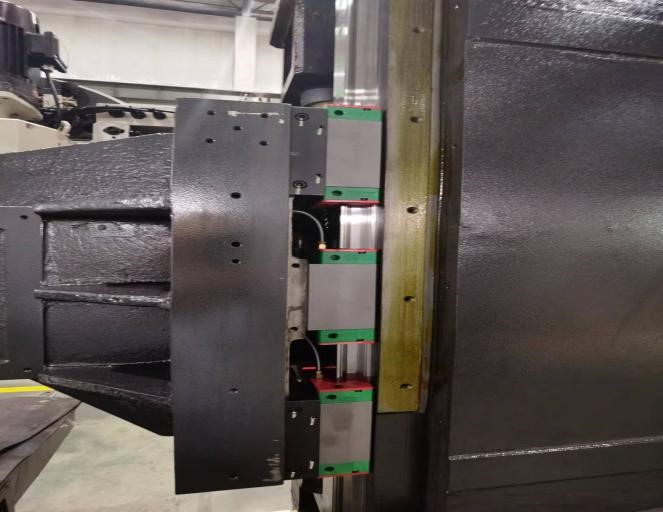

6 танкеток по оси X, Z

По оси X и Z размещены 6 танкеток для крепления стола к направляющим вместо 4. Это увеличивает жесткость станка при обработке.

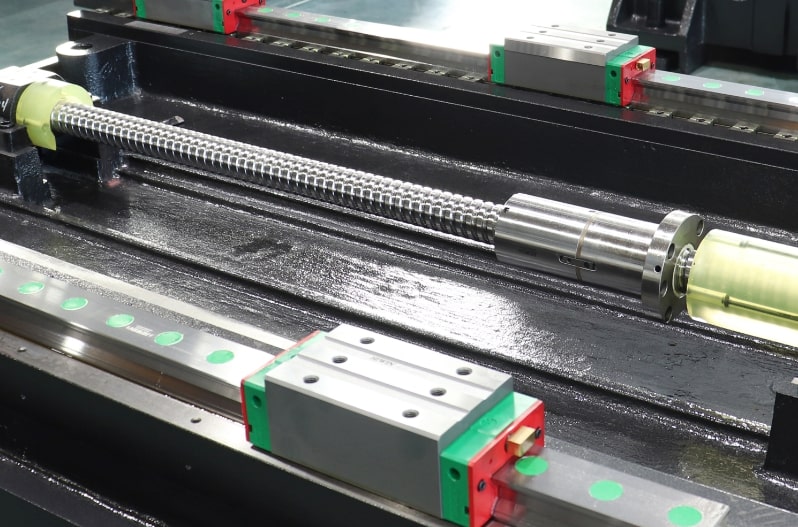

ШВП

Станки серии IMV оснащаются ШВП мировых производителей: HIWIN (Тайвань)/ THK (Япония) / PMI (Тайвань), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.

Диаметр винта и шаг по оси X / Y / Z: 40 х 12 мм.

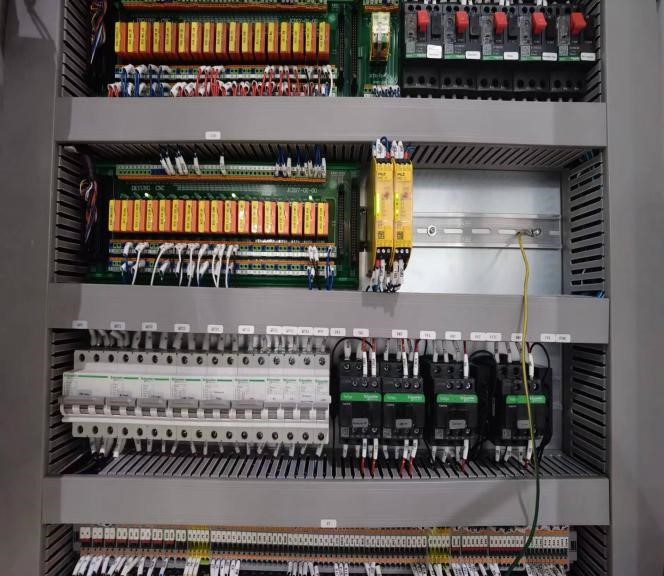

Электрические компоненты SIEMENS / SCHNEIDER / ABB

Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам – ШВП, направляющим, что сокращает в разы их износ. Система смазки компактно встроена в корпус станка.

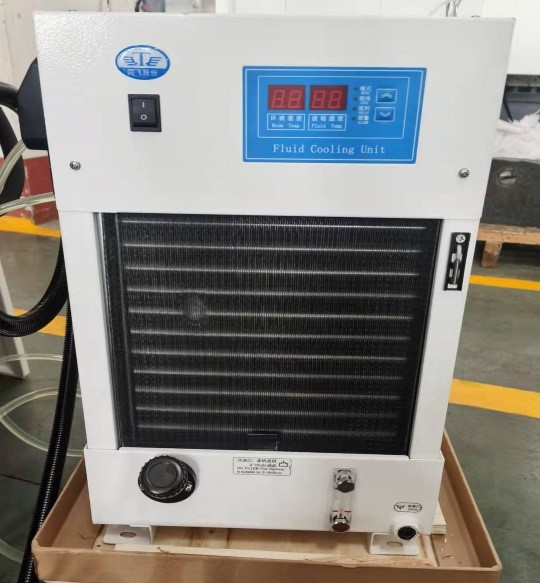

Масляное охлаждение шпинделя

Шпиндель – один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя.
Основные преимущества:
качественное охлаждение при максимальных высоких оборотах;
стабильное и равномерное охлаждение на протяжении всего периода работы;
предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
крайне низкий уровень шумности и отсутствие вибрации.

Комплектация

Стандартная

Стойка ЧПУ Fanuc 0i-MF Plus CNC (5)

Инструментальный магазин на 24 позиции (манипулятор)

Подача через шпиндель СОЖ 20 Бар

Масляное охлаждение шпинделя

Маслоотделитель (сепаратор для СОЖ)

Пистолет воздух

Пистолет СОЖ

Полностью закрытая кабинетная защита

Рабочее освещение

Выравнивающие опоры

Централизованная система смазки

Стружкоуборочный конвейер ленточного типа

Смыв стружки внутри кабинета

Электромагнитный замок двери

Электрика Schneider

Рабочее освещение

Портативный пульт-маховичок MPG

Теплообменник электрошкафа

Руководство по эксплуатации станком на русском языке

Подготовка под установку 4-оси

Дополнительная

4-я ось — поворотный стол

Система измерения инструмента

Система измерения детали

Оптические линейки
