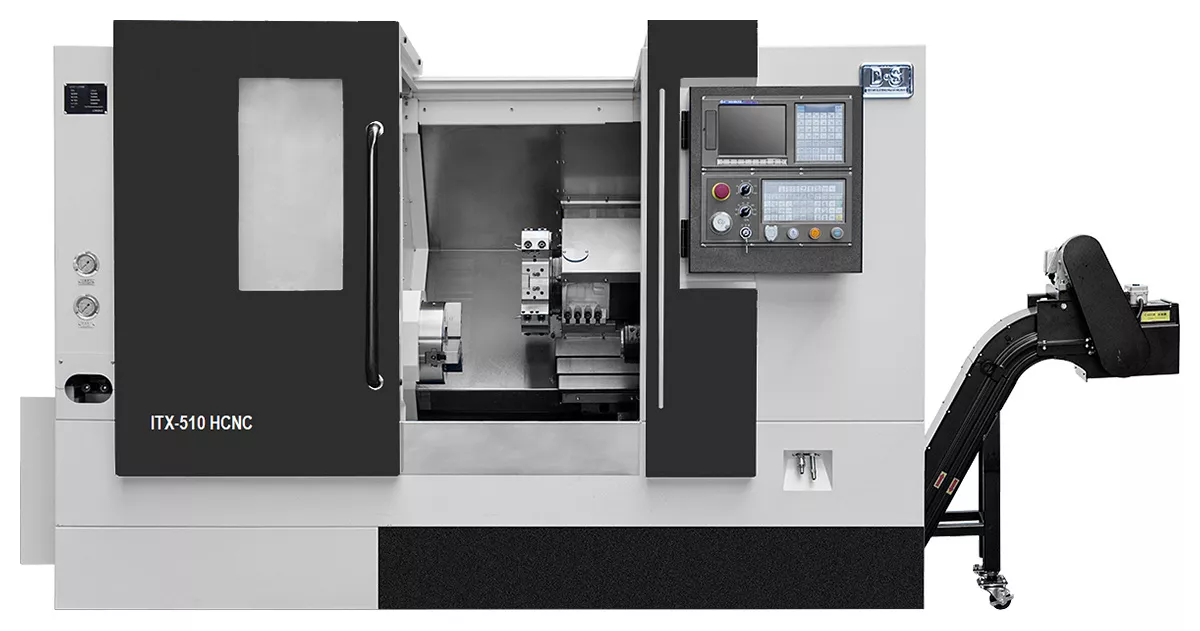

Токарный станок с наклонной станиной с ЧПУ MF A001

От 31 600 $

срок доставки 4 месяца

Модель серии: ITX-510 HCNC
Ø обработки: 360мм
РМЦ: 650мм
Мощность: 18,5 кВт
Вес: 5800 кг

Преимущества

• Высокоточный шпиндель 3000 об/мин
• Наклонная станина 45˚ с рёбрами жёсткости
• Роликовые линейные направляющие качения, фирмы HIWIN (Тайвань)
• Система ЧПУ HNC808DiT

Комплектация

Назначение

Токарный станок с наклонной станиной серии ITX-510 HCNC предназначен для комплексной обработки сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

На токарном станке ITX-510 HCNC возможно выполнение таких операций как:

• Обработка наружных, внутренних цилиндрических и конических поверхностей;
• Сверление, зенкерование, развёртывание отверстий;
• Вытачивание на поверхности канавок разной конфигурации;
• Нарезание наружной и внутренней резьбы.

Область применения

Токарные станки с наклонной станиной серии ITX-510 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

Машиностроение

Авиационная промышленность

Автомобильная промышленность

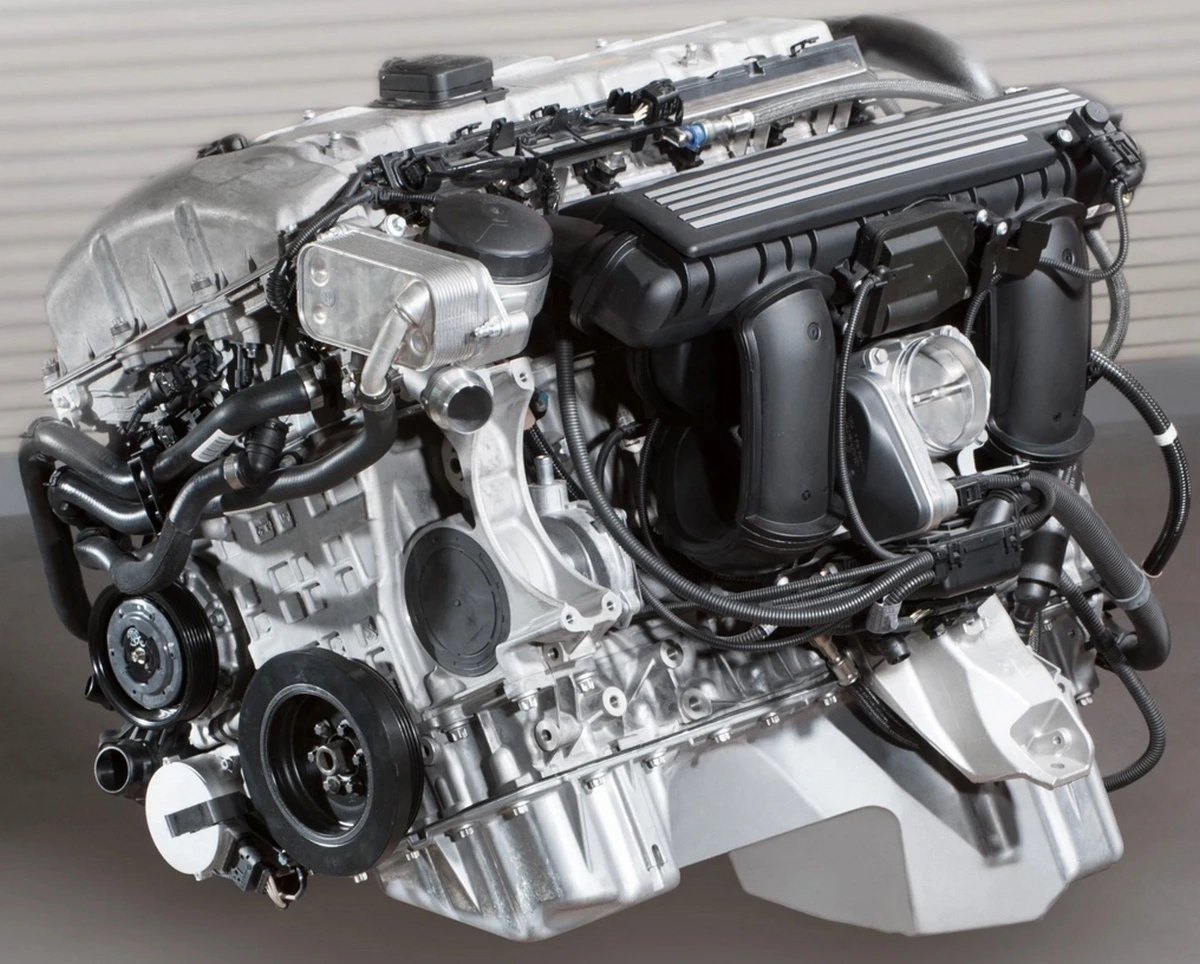

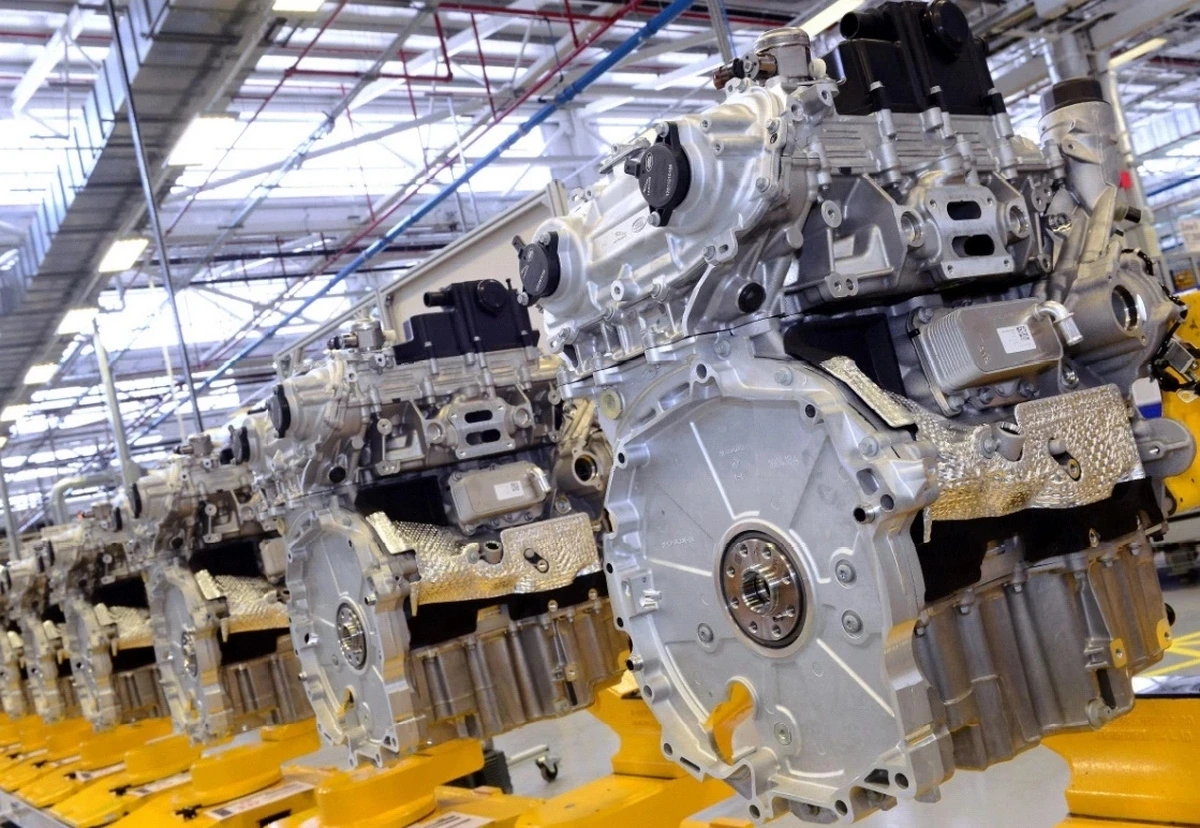

Двигателестроение

Параметры обработки

Макс. диаметр вращения, мм	500
Макс. диаметр точения, мм	360
Макс. длина точения, мм	650
Макс. диаметр прутка, мм	74

Перемещения

По оси X, мм	240
По оси Z, мм	680

Шпиндель

Конус	А2-8
Частота вращения шпинделя, об/мин	3000
Диаметр отверстия шпинделя, мм	86
Размер патрона, дюйм	10

Подача

Ускоренная подача по оси X, м/мин	25
Ускоренная подача по оси Z, м/мин	25

Инструментальная система

Размер державки инструмента, мм	25
Размер державки расточного резца, мм	40

Точность

Точность позиционирования, мм	0,003 / 0,007
Повторяемость, мм	0,003 / 0,003

Задняя бабка

Перемещение задней бабки, мм	500
Конус пиноли задней бабки	МТ5
Ход пиноли задней бабки, мм	80
Диаметр пиноли задней бабки, мм	100

Двигатель

Двигатель привода главного шпинделя, кВт	15 / 18,5
Крутящий момент главного шпинделя, Нм	143
Двигатель приводного инструмента, кВт	нет
Крутящий момент приводного инструмента, Нм	нет

Револьверная головка

Количество инструментов, шт.

Общие характеристики

Система ЧПУ	NCNC
Угол наклона станины, град.	45
Тип направляющих	качения
Приводной инструмент	нет
Ось Y	нет

Габаритные размеры

Длина, мм	3500+2520 (конвейер)
Ширина, мм	2100+770
Высота, мм	2270+1580
Вес, кг	5800+300

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Система ЧПУ

В базовой комплектации устанавливается система ЧПУ HNC808DiT:

• LCD монитор 10,4 дюймов;
• +2-3 оси управления (память 8G);
• Внешний модуль ПЛК и ввода-вывода;
• Поддержка высокоточного кодирования;
• Поддержка полностью замкнутого контура управления;
• 8000 об/мин высокоскоростное жесткое нарезание резьбы;
• Поддержка протокола шины NCUC, M3, Ethercat.

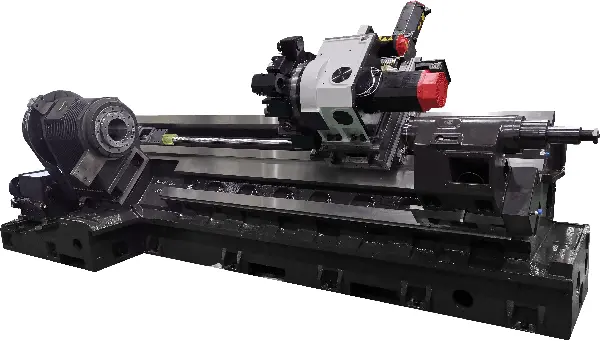

Станина

Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.

Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.

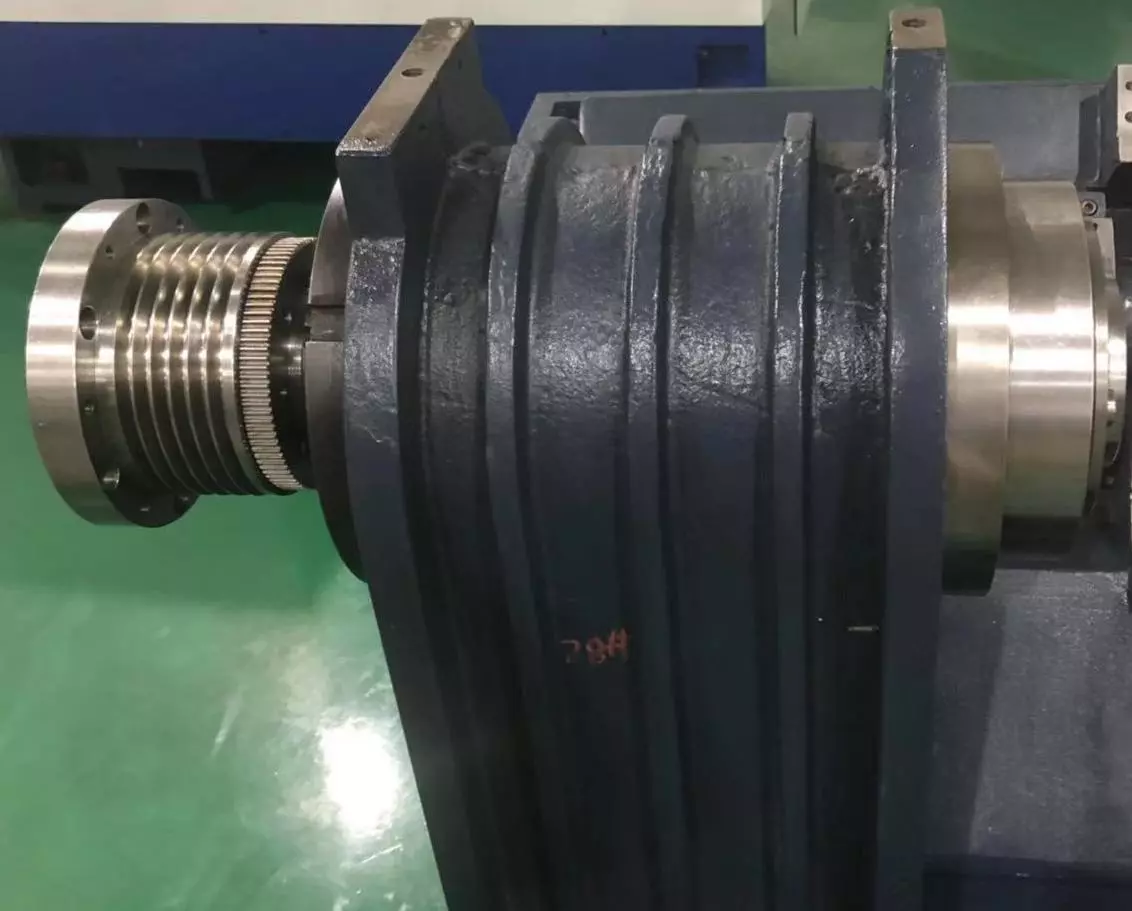

Шпиндель

На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.

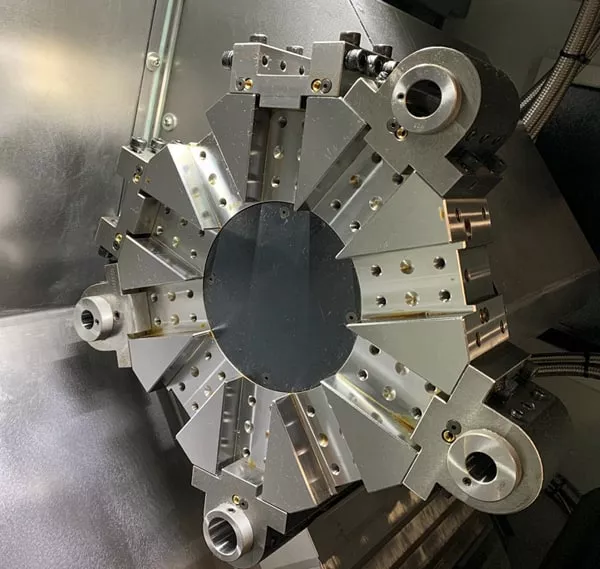

Револьверная голова

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

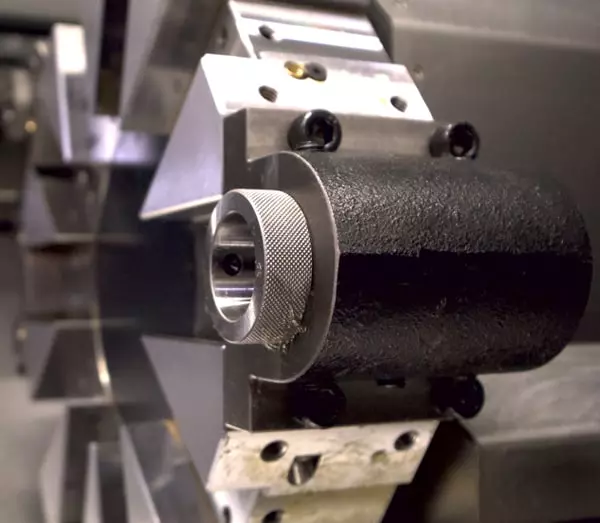

Инструментальные блоки

Револьверная голова комплектуется OD-инструментальными блоками для наружного точения, ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.

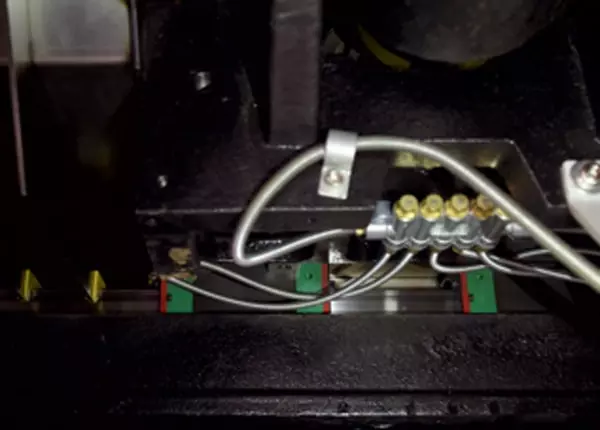

Роликовые направляющие

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

Конвейер для удаления стружки

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

Автоматическая система смазки

Автоматическая система смазки фирмы CNP (Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам — ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

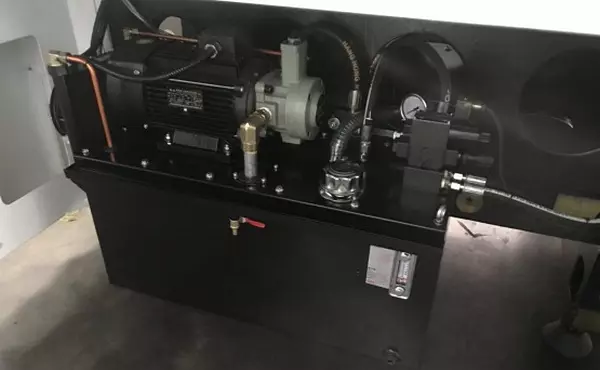

Гидравлическая станция

В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 — 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

Автоматическая задняя бабка

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация

Стандартная

HNC808DiT + LCD-монитор 10,4 дюймов

Роликовые направляющие (Hiwin, Тайвань)

Гидравлический 3-х кулачковый патрон — 8″ (210 мм)

Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань)

Гидравлическая револьверная головка на 8 позиций

Задняя бабка

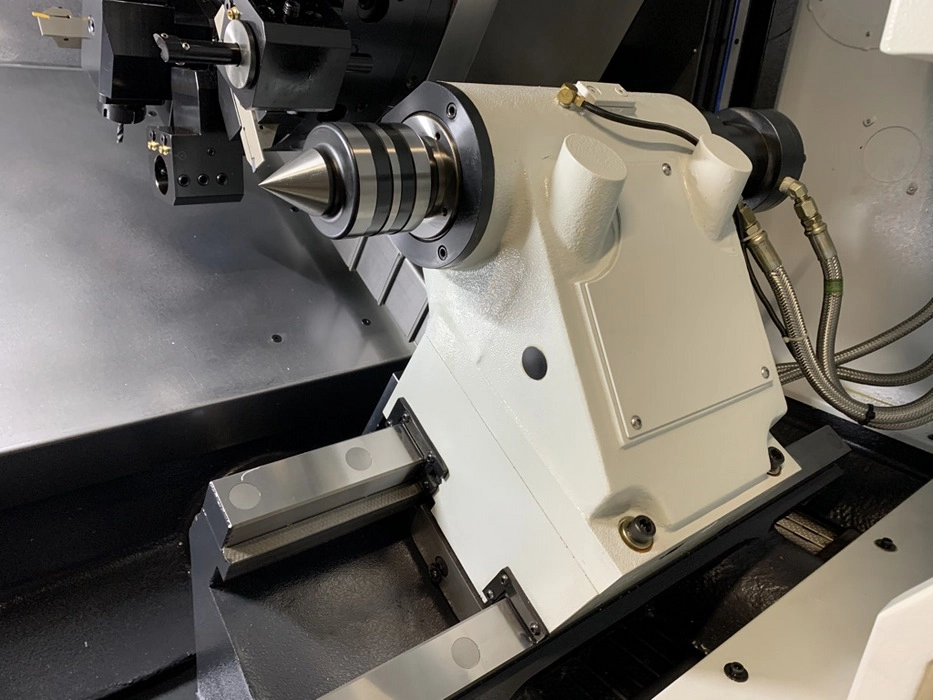

Гидравлическая пиноль задней бабки

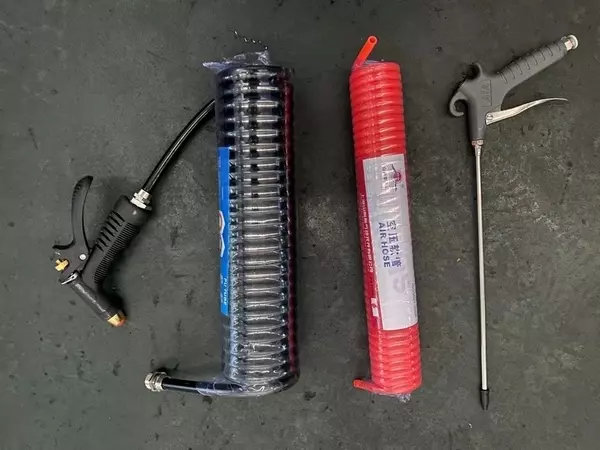

Пистолеты подачи воздуха и СОЖ

Конвейер для стружки + корзина

Полностью закрытая зона обработки

Токарный станок с наклонной станиной с ЧПУ MF A001

Гидравлическая станция

Централизованная автоматическая система смазки

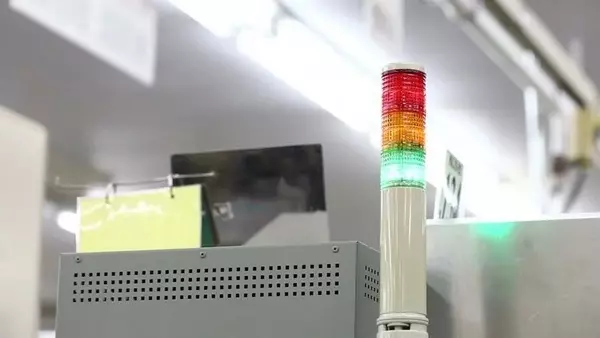

Трехцветная сигнальная лампа

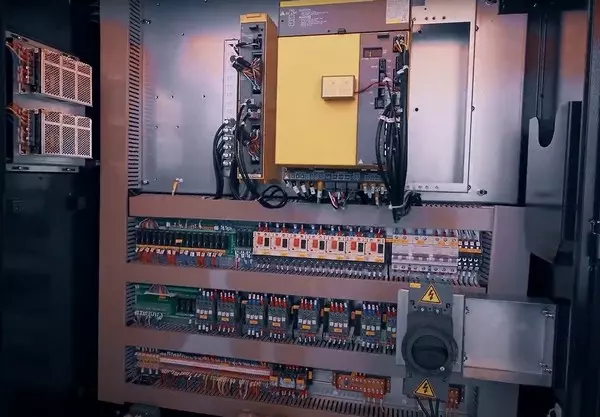

Электрический шкаф

Защита направляющих по осям X / Z и ШВП

Рабочее освещение

Педаль управления гидравлическим патроном

Регулировочные болты и опоры

Инструмент для обслуживания станка

Руководство по эксплуатации (на русском языке)
