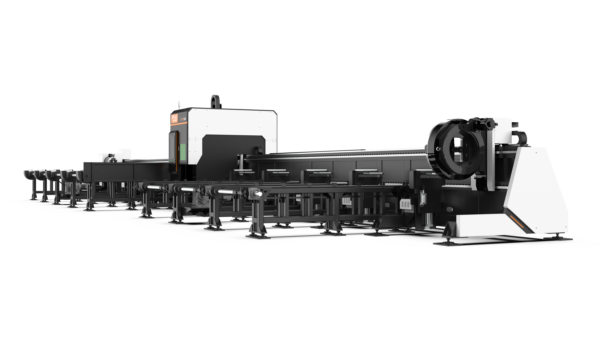

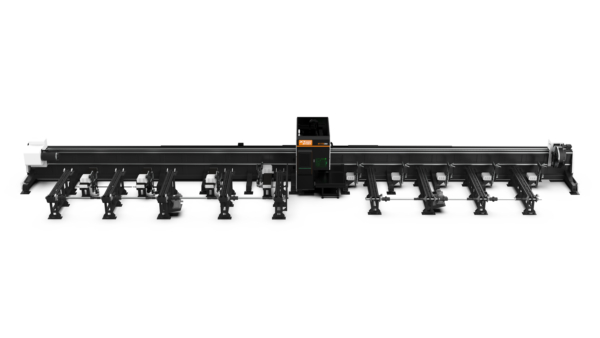

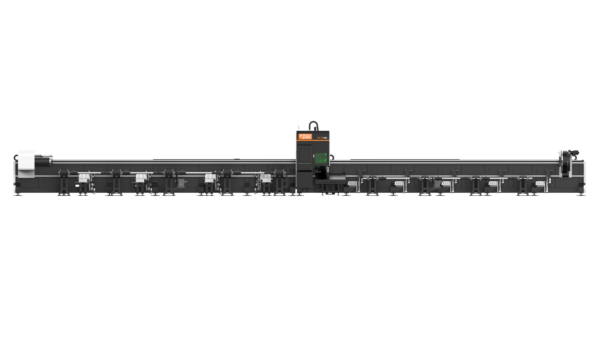

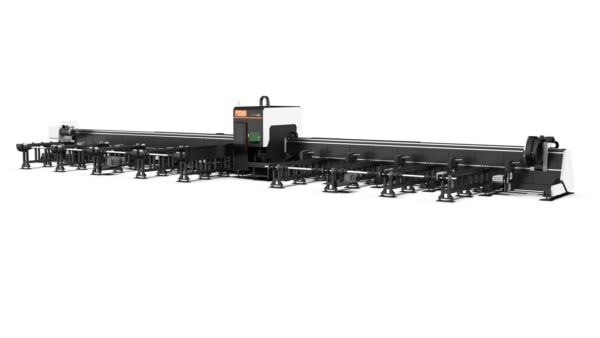

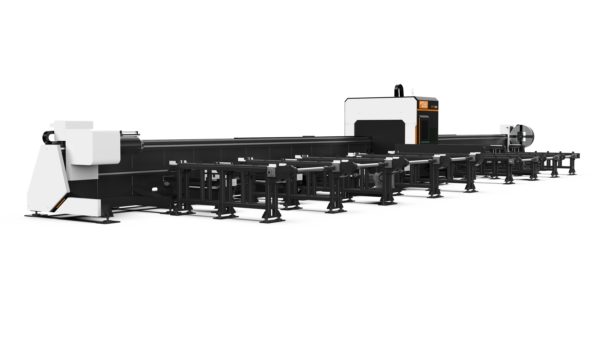

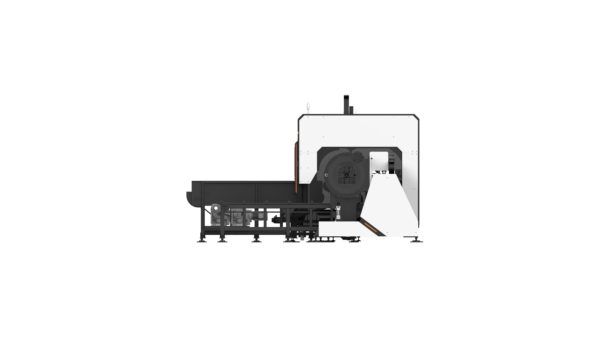

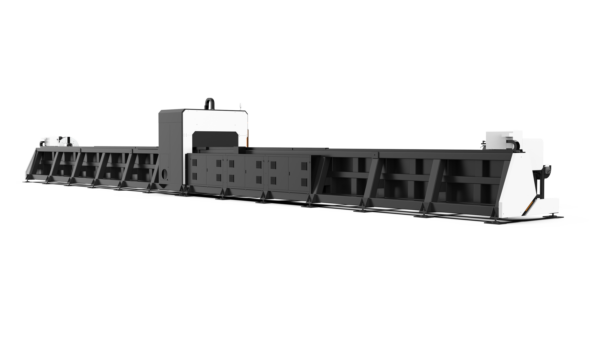

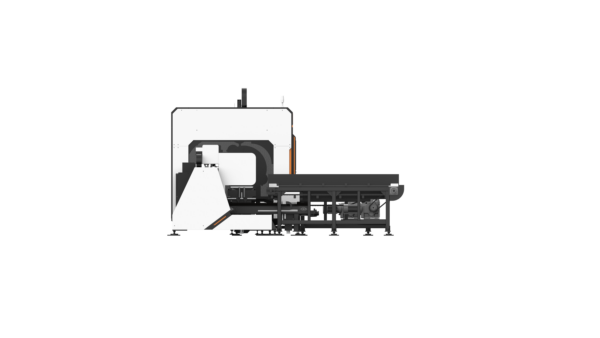

Машина для лазерной резки труб с тремя патронами (боковое крепление для резки под углом)

Цена по запросу

срок доставки 4 месяца

Модель серии: Серия TX / XT-TX360, XT-TX520
Тип источника: Волоконный лазер

Преимущества

• Боковая конструкция делает погрузку и разгрузку более простой и удобной, легкость в загрузке тяжелых труб.
• Три режима обработки патрона позволяют зажимать переднюю, среднюю и заднюю трехточечную зажимную опору трубы, что делает процесс резки более эффективны, чем у двухпатронного станка.

Комплектация

Назначение

Прикладной материал: Трубы из углеродистой стали, трубы из нержавеющей стали, кремниевая сталь или алюминиевые сплавы и другие металлические трубы.

Область применения

Широко используется для создания спортивного оборудования, нефтепроводов и в др. отраслях промышленности.

Технические характеристики (лазерные станки)

Модель	XT-TX360 (9000 мм) / XT-TX520 (12000 мм)
Грузоподъёмность	500 кг / 1000 кг / 1500 кг \| 1000 кг / 1500 кг / 2000 кг
Позиционная точность	±0.05 мм
Репозиционная точность	±0.03 мм
Мощность лазера	3000-12000 Вт
Максимальная скорость вращения патрона	80 об/мин \| 33 об/мин
Диапазон зажима	Ø20-360 мм / Ø20-520 мм

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

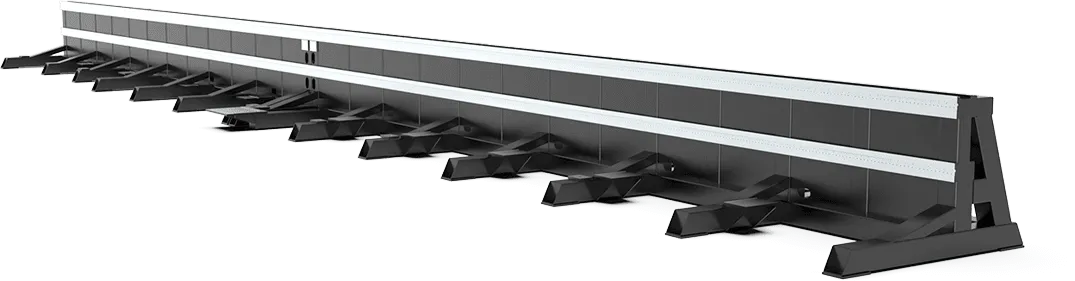

Рама

Изготовлена из толстых металлических пластин и труб. Вторичная обработка вибрационным старением, крупномасштабная прецизионная обработка на портальном фрезерном станке и т. д. Благодаря этим этапам обеспечивается одновременная обработка направляющей поверхности и поверхности рейки, что гарантирует сверхвысокую точность.

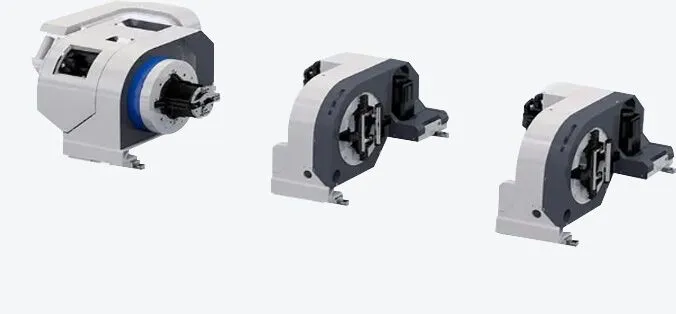

Три пневматических патрона

Точное управление положением и крутящим моментом для предотвращения ослабления толстых труб и деформации тонких труб. Усилие зажима может быть разумно отрегулировано для различных типов резки труб. Благодаря восьмицилиндровой конструкции сила зажима в два раза выше, чем у обычных патронов. Прецизионная наземная зубчатая передача повышает мощность и эффективность.

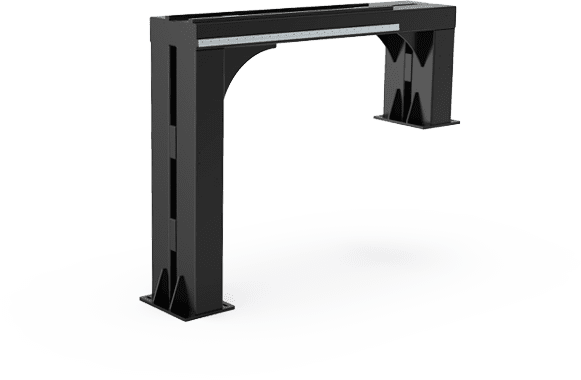

Axle -балки

Благодаря конструкции с поперечными балками станок отличается стабильной конструкцией, точным позиционированием и высокими динамическими характеристиками. Конструкция соединения с основанием прочная и устойчивая.

Система сервоуправления (поддержка и опускание)

Полуавтоматическая загрузка одной трубы и регулировка высоты в реальном времени в зависимости от высоты вращения трубы. Подходит для автоматической подачи труб различной длины. После резки и штамповки труб стол для поддонов удерживает трубы. Благодаря такой конструкции трубы не падают на землю, что удобно при выгрузке труб целиком.

Комплектация

Стандартная

Программное обеспечение CYPCUT на русском языке

Источник лазерного излучения Raycus (КИТАЙ) или IPG

Чиллер – система охлаждения XTLASER

Режущая головка Raytools (Швейцария)

Направляющие ABBA, HIWIN/PMI (Тайвань)

Оси Y X — Рейка /Шестерня (APEX/YYC Тайвань)

Ось Z – ШВП (HIWIN Тайвань)

Серводвигатель FUJI (Япония)

Вытяжка

Редуктор SHIMPO, MOTOREDUCER (Франция)

Поддон для отходов

Автоматическая система смазки

Редуктор MOTOREDUCER (Франция)

Электрические компоненты Schneider (Франция)

Клемник Weidmuller
