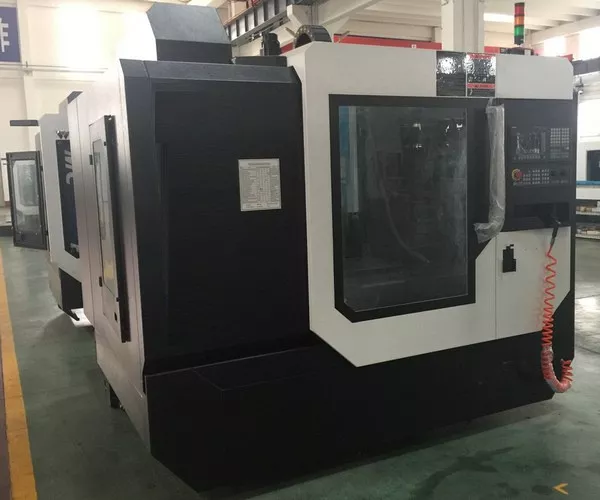

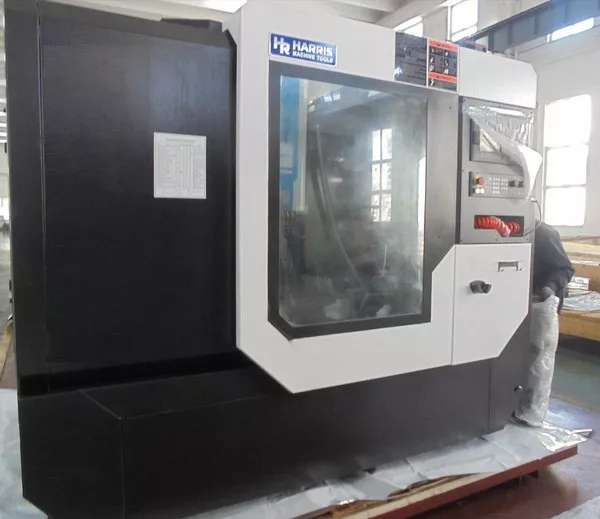

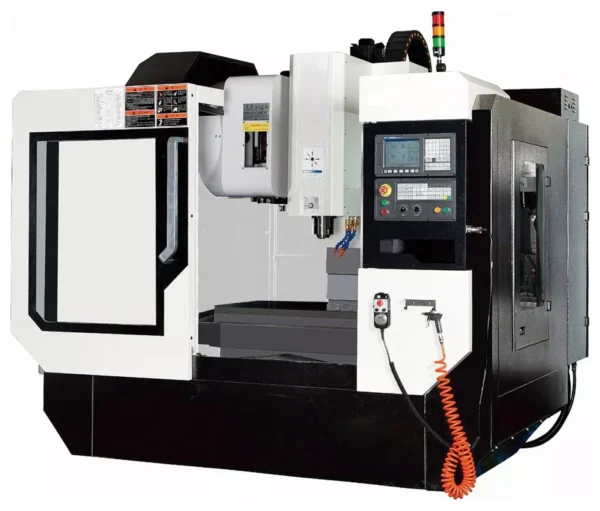

Фрезерный обрабатывающий центр MF A004

От 37 000 $

срок доставки 4 месяца

Модель серии: IMV-10.55 / IMV-10.55 (12 000 об/мин) / IMV-12.60 / IMV-12.60 (12 000 об/мин) / IMV-13.60
Тип направляющих: качения (роликовые)
1000 x 550; 1200 х 600 мм
Мощность: 15 / 22,5 кВт
Вес: 5000; 6000 кг

Все характеристики

Преимущества

• Цельнолитая чугунная станина
• Мощный высокоскоростной шпиндель 10 000 об/мин
• Подача СОЖ через шпиндель под давлением 20 бар
• Сепаратор СОЖ
• Масляное охлаждение шпинделя

Комплектация

Назначение

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами — фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции. Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

Область применения

Фрезерные центры серии IMV широко используются в инструментальном производстве, производстве деталей штампов и пресс-форм, в авиационной и автомобильной и многих других отраслях промышленности.

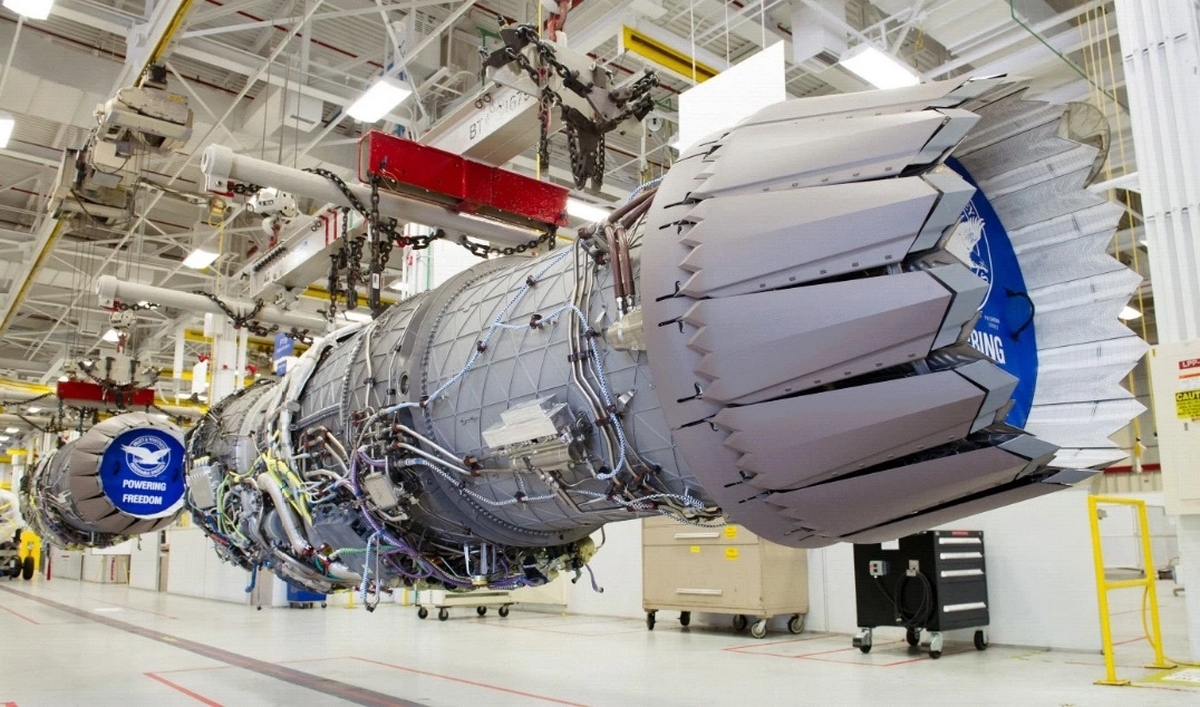

Аэрокосмическая промышленность

Автомобильная промышленность

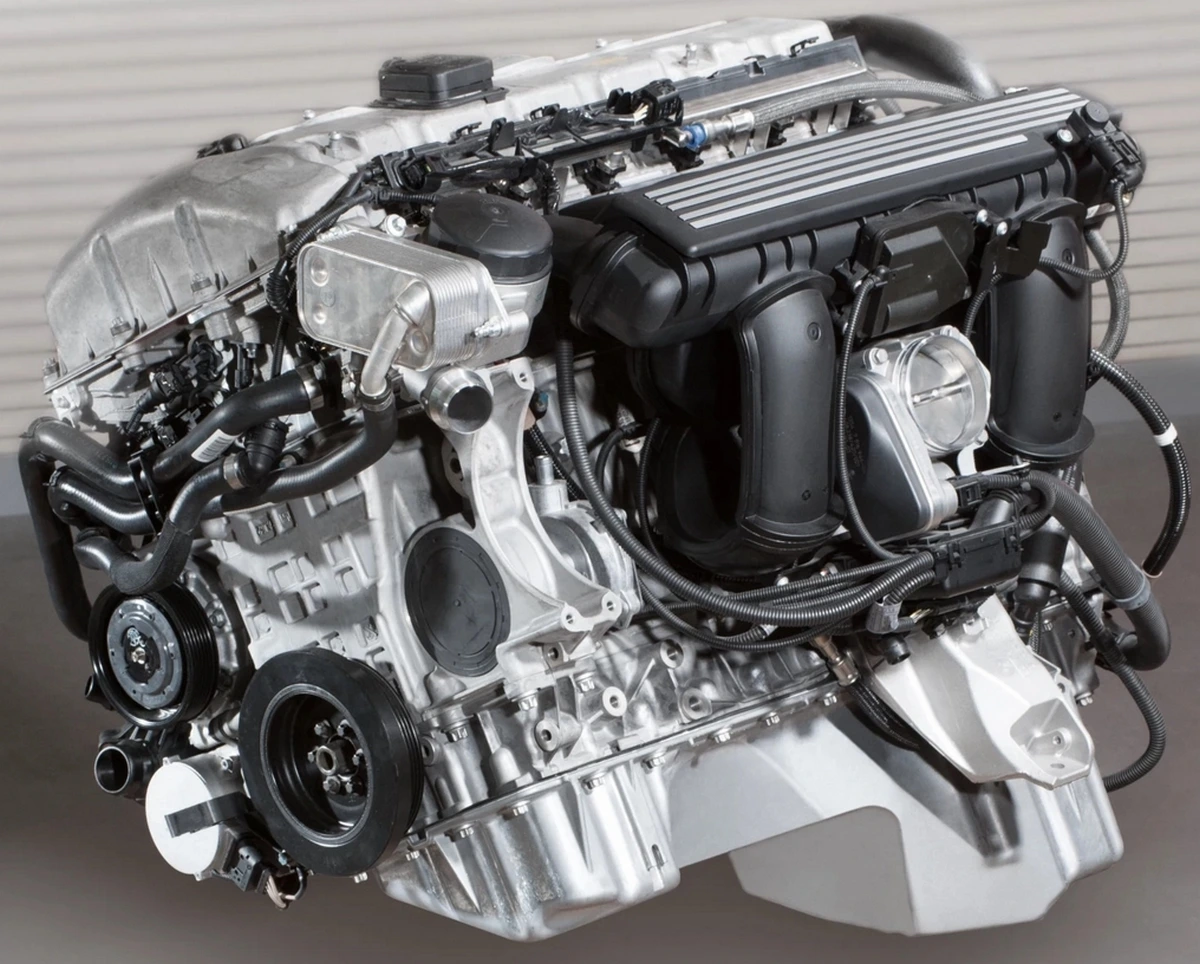

Двигателестроение

Перемещения

По оси X, мм	800; 800; 1100; 1100; 1100
По оси Z, мм	550; 550; 600; 600; 600

Шпиндель

Конус	ВТ40; ВТ40; ВТ40; ВТ40; ВТ40/ВТ50
Частота вращения шпинделя, об/мин	10 000; 12 000; 10 000; 12 000; 8 000/6 000
Установка 4-ой оси	есть
Расстояние от центра шпинделя до колонны, мм	610; 610; 672; 672; 630
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150-700; 150-700; 120-720;120-720; 150-750
Мощность двигателя шпинделя, кВт	15/22,5; 15/18,5; 15/22,5; 15/18,5; 15/18,5
Крутящий момент, Нм	71,6/106,4; 71,6/106,4; 71,6/106,4; 71,6/106,4; 71,6/140
Тип привода шпинделя	Ремень; Прямой; Ремень; Прямой; Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт	2,3/2,3/4,7; 2,3/2,3/4,7; 3,6/3,6/4,7; 3,6/3,6/4,7

Точность

Точность позиционирования, мм	±0,005/300
Повторяемость, мм	±0,003 JIS

Общие характеристики

Система ЧПУ	HCNC
Модель	HNS-818D
Размер стола, мм	1000 x 550/ 1000 x 550/ 1200 x 600/ 1200 x 600/ 1300 x 600
T-образные пазы, мм	18/90/5; 18/90/5; 18/100/5; 18/125/4
Макс. нагрузка на стол, кг	500; 500; 600; 600; 1000
Перемещение по оси X, мм	800; 800; 1100; 1100; 1100
Перемещение по оси Y, мм	550; 550; 600; 600; 600
Перемещение по оси Z, мм	550; 550; 600; 600; 600
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	30 / 30 / 24; 30 / 30 / 24; 30 / 30 / 24; 30 / 30 / 24; 36 /36 / 30
Емкость магазина инструмента	24
Макс. вес инструмента, кг	8; 8; 8; 8; 8 / 15
Макс. длина инструмента, мм	300; 300; 300; 300; 300 / 350
Макс. диаметр инструмента (при полной загрузке ячеек), мм	78; 78; 78; 78; 78 / 110
Время смены инструмента, с	1,55-5; 1,55-5; 1,55-5; 1,55-5; 1,75-3
Точность позиционирования по осям X / Y / Z, мм	± 0,005 / 300
Повторяемость X / Y / Z, мм	± 0,003 JIS
Давление воздуха, Бар	0,5-0,7; 0,5-0,7; 0,6-0,7; 0,6-0,7; 0,5-0,7;

Габаритные размеры

Длина, мм	2550 / 2550 / 3100 / 3100 / 3150
Ширина, мм	2300 / 2300/ 2460 / 2460 / 2450
Высота, мм	2700 / 2700/ 2860 / 2860 / 2750
Вес, кг	5000 / 5000 / 6000 / 6000 / 7500

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

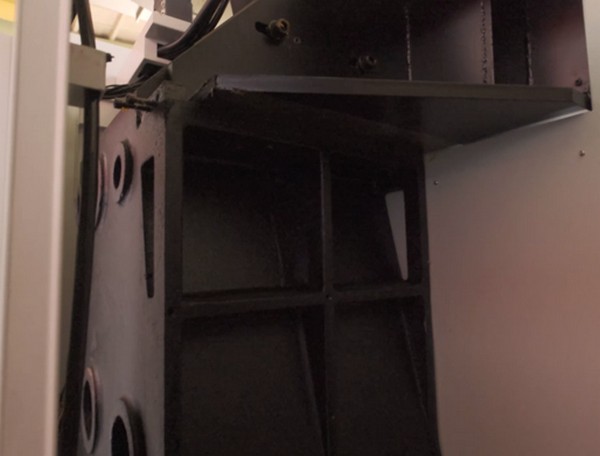

Станина

Компоненты станины отлиты из модифицированного чугуна Meehanite, с последующим старением станины. Y-образная конструкция колонны позволяет обеспечить высокую жесткость. Станина обеспечивает оптимальное гашение вибрации и гарантирует долговременную стабильность при работе станка.

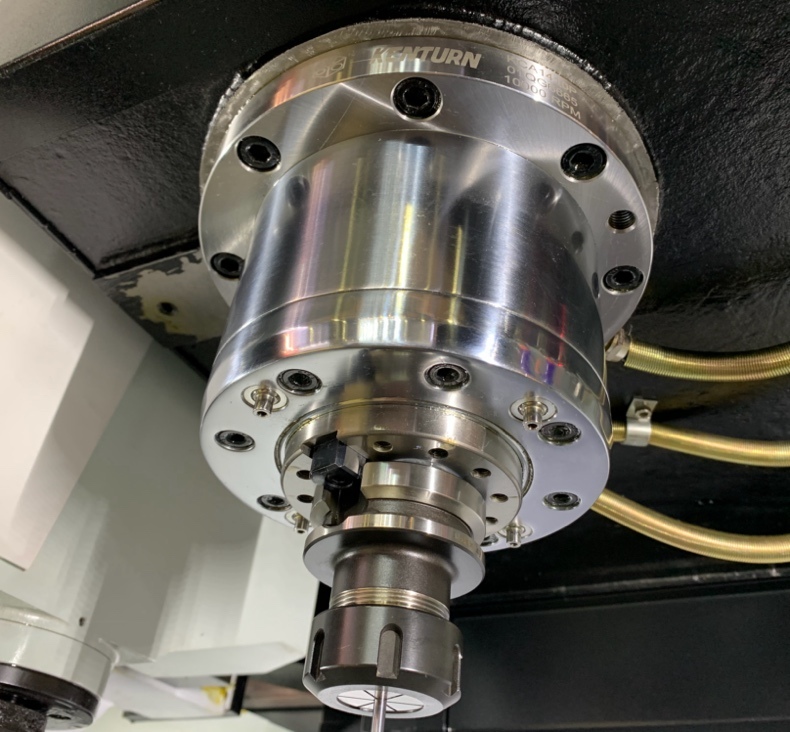

Шпиндель

В базовой комплектации установлены шпиндели мировых производителей KENTURN (Тайвань). Максимально сбалансированы и обладает высокой статической и динамической жесткостью, с ременным типом привода (стандарт) BT40 / 10 000 об/мин, для тяжёлой серии станков.
В базовой комплектации станки оснащаются высокомощным приводом 15 / 22,5 кВт.

Инструментальный магазин

Станок оснащен системой автоматической смены инструмента манипуляторного типа на 24 позиции.
Производители: OKADA / AIMACH / Fangguan.
Диск магазина приводится в движение двойным роликовым механизмом, что обеспечивает точность позиционирования и долгий срок службы. Система обеспечивает более быструю смену (2 — 3 сек.).

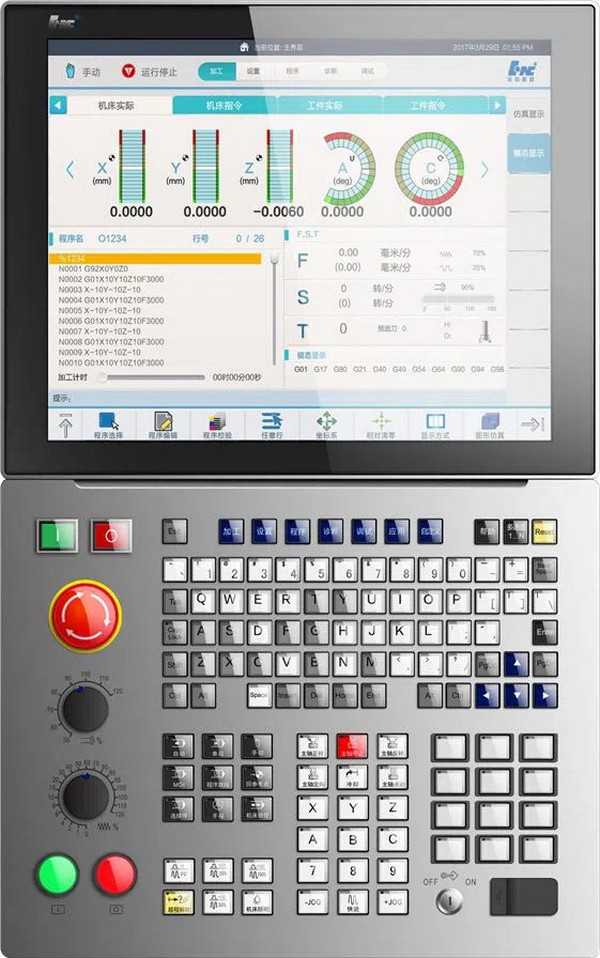

Система ЧПУ HNC-818D

Основные параметры:
12,1-дюймовый монитор;
Один канал поддерживает до пяти осей подачи и четырех шпинделей;
Максимальное количество связанных осей 3 + 2;
Контроль поломки инструмента;
Интеллектуальное управление сроком службы инструмента;
Технология компенсации тепловых ошибок.
Особенности:
Технология высокоскоростного и высокоточного управления;
Ускорение до 1,8 G;
Технология синхронного управления по двум осям; Полная функция управления с обратной связью (энкодер, оптическая линейка);
Функция поддержки двусторонней компенсации ошибки шага винта по 20 000 точкам;
Функция автоматического измерения;
Индивидуальная настройка.
Интеллектуальные функции:
Многочисленные данные для станков с ЧПУ;
Контроль поломки инструмента;
Обеспечение исправности станка;
Интеллектуальная оптимизация параметров процесса;
Интеллектуальное управление сроком службы инструмента.

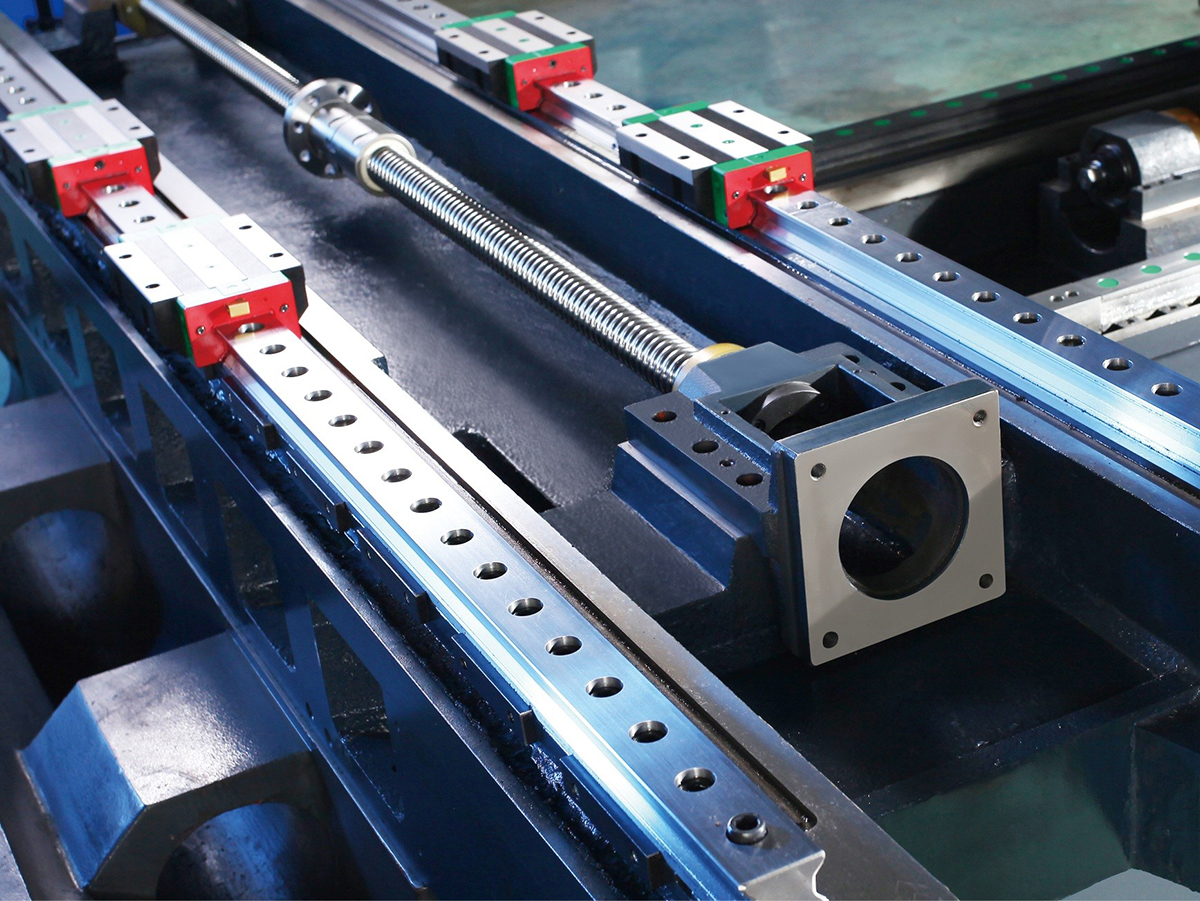

ШВП

HIWIN (Тайвань) / THK (Япония)
Станки серии IMV оснащены ШВП фирмы HIWIN (Тайвань) или THK (Япония), установленных с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой.
Диаметр винта и шаг по оси X = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16
Диаметр винта и шаг по оси Z = 40 х 12/16
Подшипники для ходового Винта HANCHI (Япония)

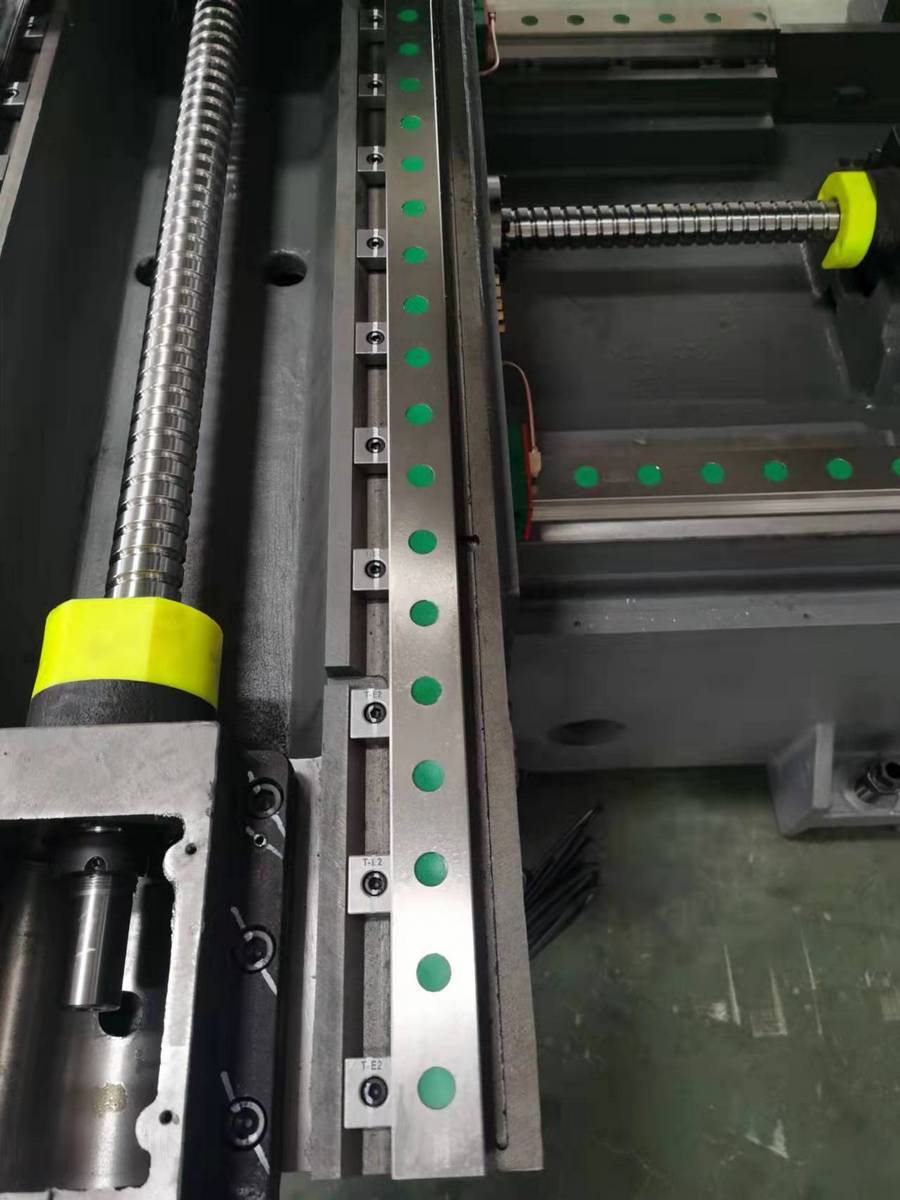

Направляющие перемещений

HIWIN (Тайвань) / THK (Япония)
В несущих блоках (каретках) четыре рядя роликов размещены под углом 45°, поэтому одинаково воспринимают нагрузку как в радиальном, так и в продольном направлениях.
За счет использования линейных направляющих достигается высокая жесткость и грузоподъемность, быстрый динамический отклик, низкий коэффициент трения.

Электрические компоненты

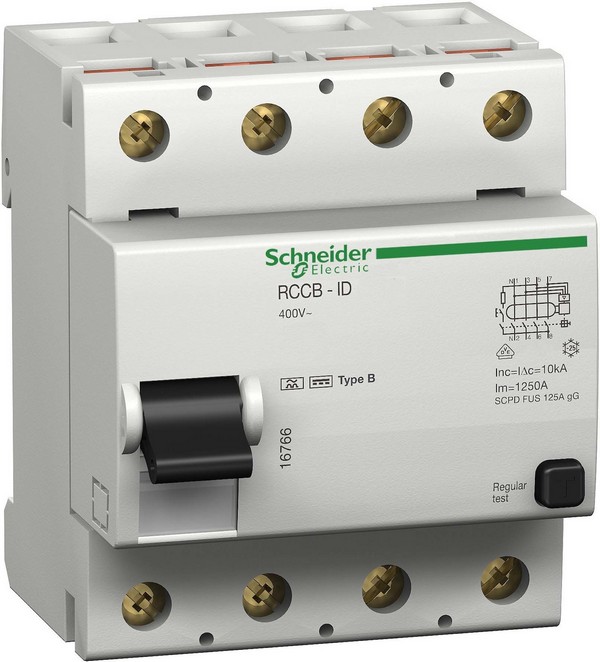

PB101617 Merlin Gerin CEI Appareillage et coffrets pour la distribution terminale Protection différentielle / Interrupteur différentiel ID / ID Interrupteur différentiel ID 4P type B Polynotes : source 3D DOPKE

Электрические компоненты Schneider Electric (Франция)

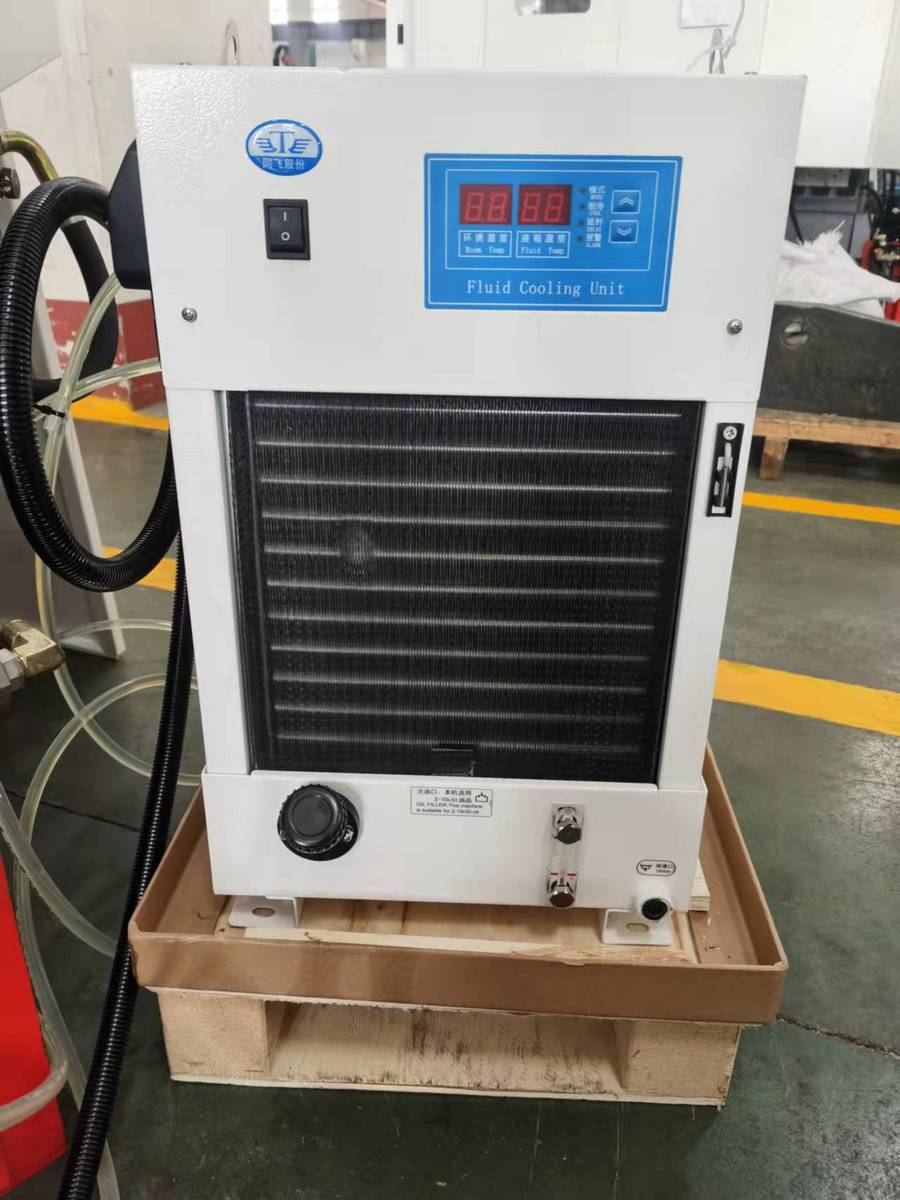

Масляное охлаждение шпинделя

Шпиндель — один их главных узлов, от эффективности работы которого напрямую зависит качество и точность обработки. Именно поэтому на станках серии IMV установлено масляное охлаждение шпинделя. Основные преимущества:
качественное охлаждение при максимальных высоких оборотах;
стабильное и равномерное охлаждение на протяжении всего периода работы;
предотвращение тепловых деформаций при тяжёлых нагрузках на шпиндель;
крайне низкий уровень шумности и отсутствие вибрации.

Система подачи СОЖ

Станки оснащены станцией подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инструмента

Комплектация

Дополнительная

Стойка ЧПУ HNC-818D

Инструментальный магазин на 24 позиции (манипулятор)

Масляное охлаждение шпинделя

Маслоотделитель (сепаратор для СОЖ)

Пистолет воздух

Пистолет СОЖ

Полностью закрытая кабинетная защита

Рабочее освещение

Выравнивающие опоры

Централизованная система смазки

Стружкоуборочный конвейер (шнековый)

Автоматическая система смазки

Руководство по эксплуатации станком на русском языке

Подготовка под установку 4-оси
