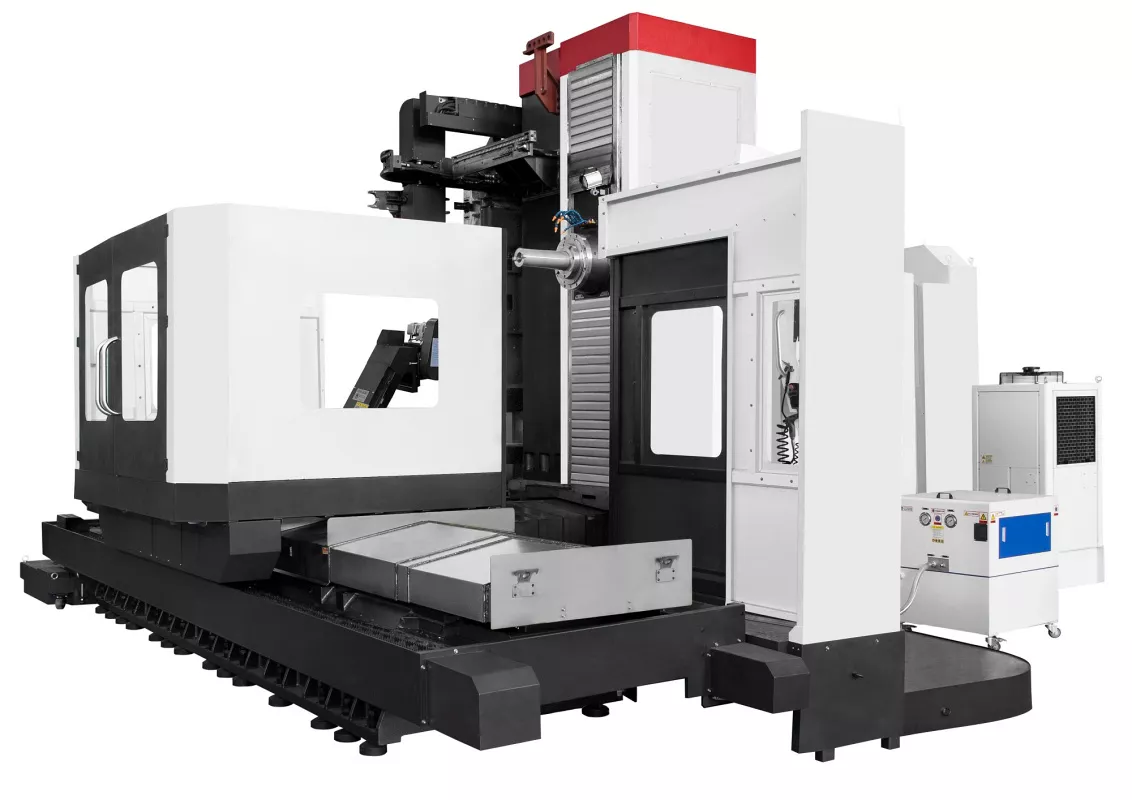

Горизонтально-расточной станок с поворотным столом MF A014 представляет собой одну из старейших технологий и концепций горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, MF A014 является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности.
MF A014 осуществляет перемещение по 5 осям (X / Y / Z / W / B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на горизонтально-расточном станке MF A014, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении.
Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.
| По оси Z, мм | 1500 |
|---|
| Частота вращения шпинделя, об/мин | 40 - 2500 |
|---|
| Система ЧПУ | Fanuc |
|---|---|
| Модель | HBI-2518-110 |
| Размер стола, мм | 1200 x 1400 |
| Перемещение по оси X, мм | 2500 |
| Перемещение по оси Y, мм | 1800 |
| Длина, мм | 7500 |
|---|---|
| Ширина, мм | 6500 |
| Высота, мм | 4200 |
| Вес, кг | 27000 |
| Мощность двигателя, кВт | 7,5 |
|---|
| Круг, мм | 500 |
|---|---|
| Квадрат, мм | 500 x 500 |
| Прямоугольник, мм | 500 x 500 |
Между двигателем шпинделя и шпинделем используется импортная двухскоростная коробка передач (охлаждаемая масляным баком с постоянной температурой). Двигатель шпинделя и редуктор подключаются напрямую. Это позволяет в полной мере использовать максимальную эффективность двигателя шпинделя и обеспечивает высокий крутящий момент на низкой скорости, что подходит для тяжелой резки.
Обеспечивает моментальное четкое перемещение по осям, без рывков и потерь мощности. Основные двигатели FANUC.
Станок оснащен стойкой ЧПУ FANUC, с расширенным функционалом FANUC type 1.

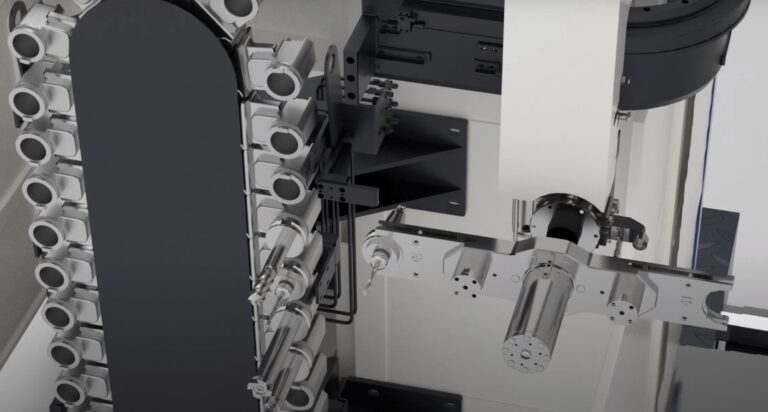

Станок оснащен гидравлической системой автоматической смены инструмента манипуляторного типа. Гидравлическая система надежнее пневматической, работа более точная и стабильная, служит дольше.
По требованию заказчика инструментальный магазин возможно расширить до 60/90/120 позиций:
40 позиции инструмента:
Смена инструмента производится в произвольном направлении;
Скомпонован под конус ISO 50;
Магазин смонтирован отдельно от зоны обработки, отгорожен защитной створкой для предотвращения попадания СОЖ и стружки.

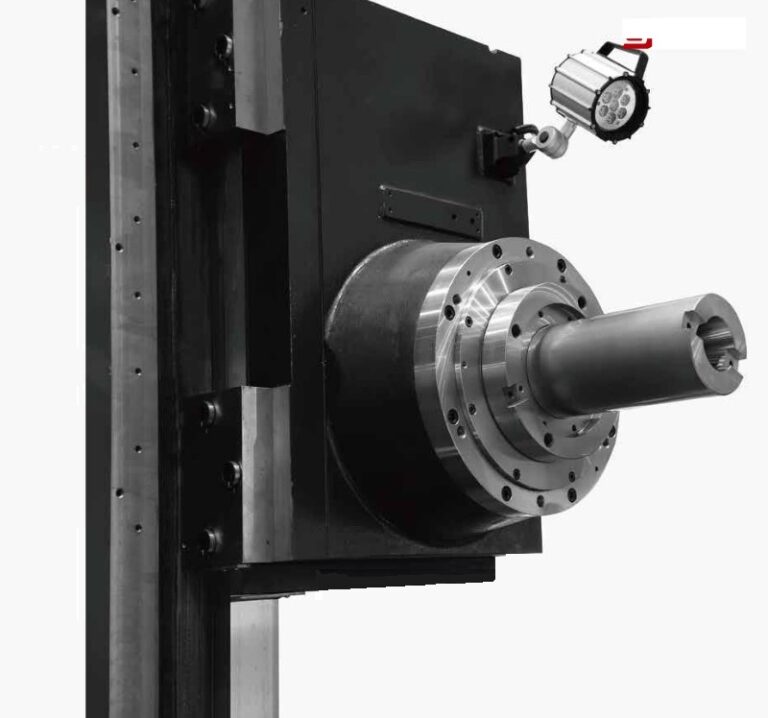

В подшипнике шпинделя используется конический роликоподшипник, который выдерживает как радиальные, так и осевые нагрузки, а в подшипнике шпинделя используется циркулирующая охлаждающая смазка для снижения повышения температуры для получения высокой точности вращения шпинделя.
Направляющая колонны по оси Y имеют прямоугольную конструкцию скольжения, поверхность направляющей подвергается высокочастотной закалке, твердость поверхности HRC55°, высокоточная шлифовка поверхности, прямолинейность полного хода в пределах 10 мкм, скользящая поверхность покрыта материалом Turcite-B, что делает поверхность направляющей более гладкой и износостойкой.

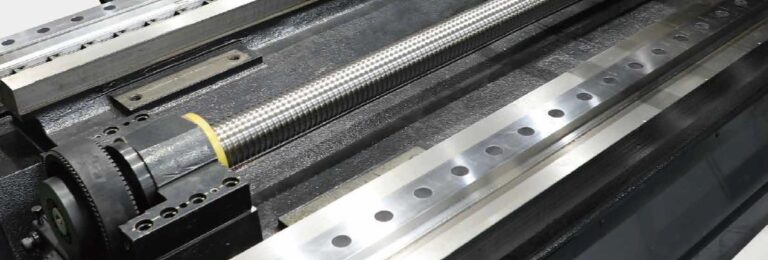

Ось X, Z оснащаются роликовыми направляющими P-класса (X-63W, ось Z -63W), хорошая жесткость, высокая точность, длительный срок службы.
Диаметр ШВП составляет 63 мм!

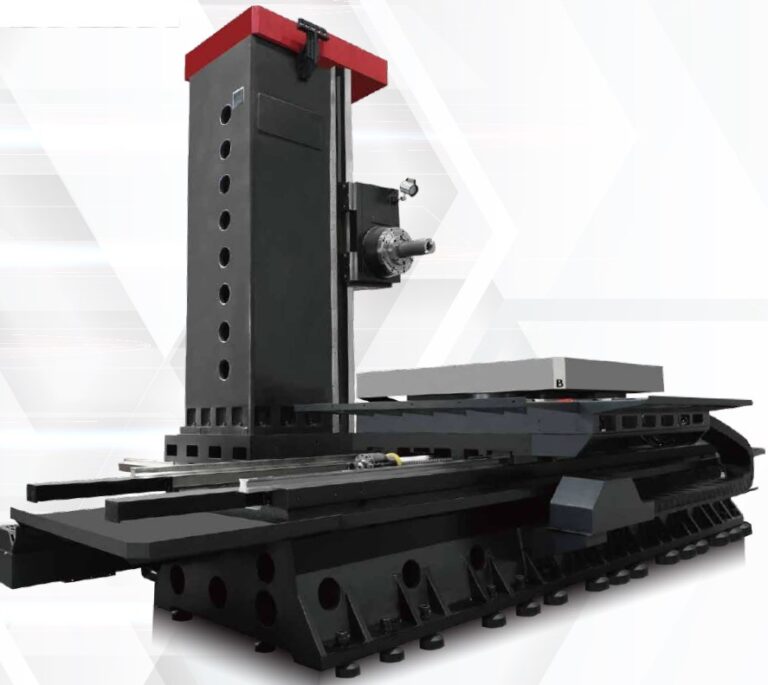

Цельное литье колонны с широким основанием, двойной стенкой и многочисленными ребрами жесткости, для максимальной стабильности суппорта.
Структура корпуса разработана в Германии и проверена методом конечных элементов для увеличения жесткости. Жесткая литая конструкция станины с внутренним оребрением c конструктивом BOX in BOX. Направляющие скольжения расположены с обеих сторон основания без выступов, обеспечивая точность и жесткость устанавливаемых на них компонентов.
По оси Y используются направляющие скольжения для достижения большей жёсткости обработки.
Для производства станка используя большой пятисторонний обрабатывающий центр. Что позволяет выполнить обработку станины за один установ! Таким образом, детали после обработки имеют превосходную геометрическую точность, что значительно повышает соответствующую точность всей машины после сборки.
Корпусные компоненты станка: станина, колонные, стол и суппорт изготовлены из высококачественного обожженного чугуна GC275 с анализом FEM и обработкой старением для обеспечения оптимальной жесткости и стабильности. Станина имеет форму закрытой коробки с ребрами жесткости и оптимизированными точками опоры. Колонна увеличенного сечения с ребрами жесткости как в поперечном, так и в вертикальном сечениях.

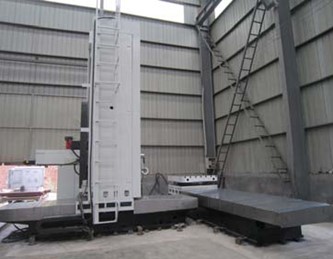

Ось X – поперечное перемещение стола
Ось Y – Вертикальное перемещение передней бабки
Ось Z – Продольное перемещение стола
Ось W – Осевое перемещение пиноли шпинделя
Ось B – вращение стола
Ось U - Радиальное перемещение ползуна
